Volkswagen Golf: Вакуумный насос (модели с дизельным двигателем) - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Вакуумный насос (модели с дизельным двигателем)

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный насос

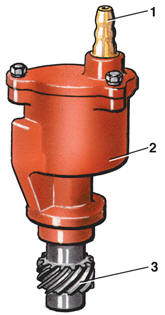

Вакуумный насос 1 – штуцер; 2 – корпус; 3 – шестерня привода

На моделях автомобилей с дизельными двигателями в вакуумном усилителе рязрежение создается вакуумным насосом с приводом от промежуточного вала двигателя. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить гибкий шланг от штуцера 1 (см. рис. Вакуумный насос). 2. Открутить болт 15 (см. рис. Детали системы смазки дизельного двигателя) и снять держатель 16. 3. Снять вакуумный насос 17 с прокладкой 18 и шестерней привода 19. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить вакуумный насос с шестерней привода 19 и новой прокладкой 18 на блок двигателя так, чтобы выступ на оси масляного насоса попал в паз на оси вакуумного насоса. 2. Установить держатель 16 и закрутить болт 15 моментом 25 Н·м. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить гибкий шланг от штуцера 1 (см. рис. Вакуумный насос). 2. Запустить двигатель. 3. Закрыть отверстие штуцера и проверить, создается ли рязрежение. Если этого не происходит – заменить вакуумный насос.
