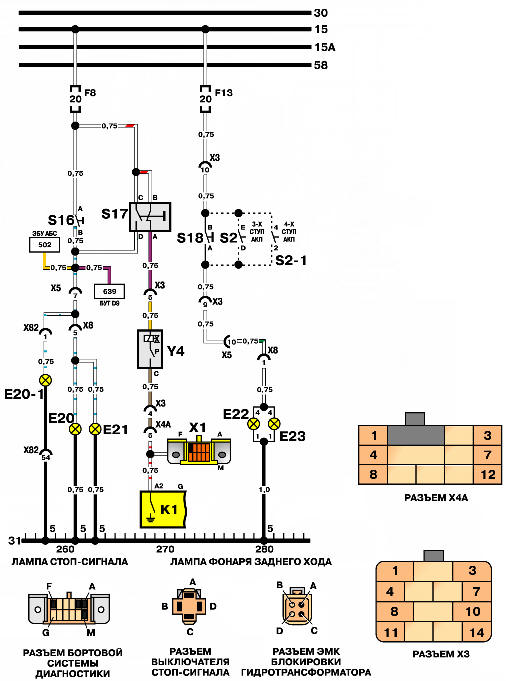

Daewoo Nexia: Фонари стоп-сигнала, заднего хода, СБГ - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Фонари стоп-сигнала, заднего хода, СБГ

ОБЩИЕ СВЕДЕНИЯ.

Е20 Лампа стоп-сигнала (левого).

Е20-1 Лампа центрального верхнего стоп-сигнала (автомобили с 3-х и 5-дверным.

кузовом).

Е21 Лампа стоп-сигнала (правого).

Е22 Лампа фонаря заднего хода (левого).

Е23 Лампа фонаря заднего хода (правого).

S2 Выключатель "Стоянка/нейтраль" (3-ступенчатая автоматическая трансмиссия).

S2-1 Выключатель "Стоянка/нейтраль" (4-ступенчатая автоматическая трансмиссия) S16 Выключатель стоп-сигнала (механическая ручная трансмиссия).

S17 Выключатель стоп-сигнала (3-ступенчатая автоматическая трансмиссия).

S18 Выключатель фонаря заднего хода (механическая ручная трансмиссия).

XI Диагностический разъем.

Y4 ЭМК блокировки гидротрансформатора

Фонари стоп-сигнала, заднего хода, СБГ
Фонари стоп-сигнала, заднего хода, СБГ
