Volkswagen Golf: Система питания, панель приборов - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Система питания, панель приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

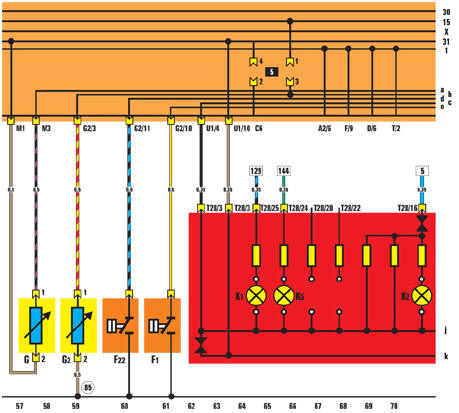

F1 – датчик давления

F1 – датчик давления масла (1,8 бара); F22 – датчик давления масла (0,3 бара); G – датчик уровня запаса топлива; G2 – датчик температуры охлаждающейжидкости; К1 – контрольная лампа дальнего света; К2 – контрольная лампа генератора; К5 – контрольная лампа световой сигнализации; Т28 – разъемное соединение, 28 контактов у панели приборов

    Система зажигания
    ПОРЯДОК ВЫПОЛНЕНИЯ G40 – датчик Холла; N – катушка зажигания; N41 – блок управления; О – распределитель зажигания; Р – разъем свечей зажигания; Q – свечи зажигания ...

    Комбинация приборов
    ПОРЯДОК ВЫПОЛНЕНИЯ G1 – указатель уровня топлива; G3 – указатель температурыохлаждающей жидкости; G5 – тахометр; J6 – стабилизатор напряжения; Y2 – цифровые часы J243 – указатель давления масл ...
