Volkswagen Golf: Комбинация приборов - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Комбинация приборов

ПОРЯДОК ВЫПОЛНЕНИЯ

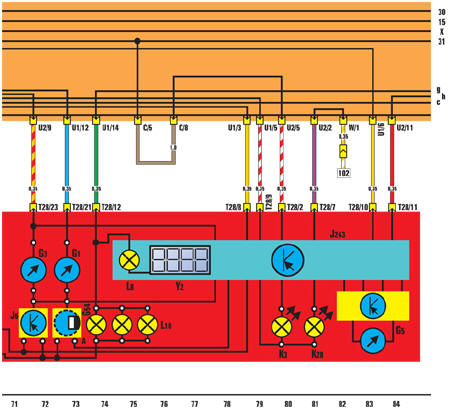

G1 – указатель уровня

G1 – указатель уровня топлива; G3 – указатель температурыохлаждающей жидкости; G5 – тахометр; J6 – стабилизатор напряжения; Y2 – цифровые часы J243 – указатель давления масла, уровня охлаждающей жидкости и тахометр; КЗ – лампа давления масла; L8 – лампа подсветки часов; L10 – лампа подсветки панели;

    Система питания, панель приборов
    ПОРЯДОК ВЫПОЛНЕНИЯ F1 – датчик давления масла (1,8 бара); F22 – датчик давления масла (0,3 бара); G – датчик уровня запаса топлива; G2 – датчик температуры охлаждающейжидкости; К1 – контрольна ...

    Контроль тормозной жидкости
    ПОРЯДОК ВЫПОЛНЕНИЯ F9 – выключатель контрольной лампы ручного тормоза; F34 – датчик уровня тормознойжидкости; К7 – контрольная лампа тормозной системы и ручного тормоза; 119 – соединение с «ма ...
