Volkswagen Golf: Передняя фара - замена ламп - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Передняя фара - замена ламп

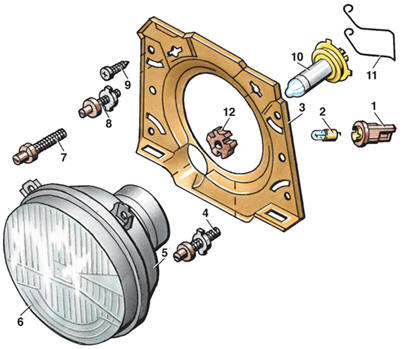

Детали фары

Детали фары 1 – патрон лампы габаритного света; 2 – лампа габаритного света; 3 – кронштейн фары; 4 – винт горизонтальной регулировкифары; 5 – корпус фары; 6 – рассеиватель; 7 – винт вертикальной регулировки фары; 8 – фиксатор; 9 – винт; 10 – лампа фары; 11 – пружинный держатель; 12 – гнездо винта вертикальной регулировки

ПОРЯДОК ВЫПОЛНЕНИЯ Лампа передней фары 1. Отсоединить колодку с проводами. 2. Снять резиновый чехол. 3. Отжать пружинный держатель 11 (см. рис. Детали фары). 4. Вынуть лампу 10. 5. Установить новую лампу так, чтобы выступ на лампе попал в паз на фаре. 6. Установить пружинный держатель 11. 7. Установить резиновый чехол. 8. Присоединить колодку с проводами. 9. Отрегулировать свет фар. Лампа габаритного света 10. Повернуть патрон 1 лампы габаритного света и вынуть патрон с лампой. 11. Надавить на лампу 2 и, повернув, вынуть ее из патрона 1. 12. Вставить в патрон новую лампу. 13. Вставить патрон с лампой в фару и повернуть его до упора.

Снятие и установка фары

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодку с проводами. 2. Вынуть лампу габаритного света. 3. Снять облицовку радиатора. 4. Отвернуть четыре винта 9 крепления кронштейна 3 фары. 5. Снять кронштейн 3 с фарой. 6. Открутить регулировочный винт 4. 7. Повернуть на 90° и вынуть регулировочный винт 7 и фиксатор 8. 8. Снять фару с кронштейна 3. Установка Установку фары производят в последовательности, обратной снятию.
