ОБЩИЕ СВЕДЕНИЯ

Последовательность затяжки гаек крепления крышки головки цилиндров

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

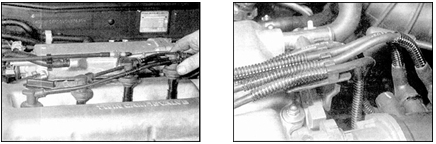

1. Отсоедините высоковольтные провода от свечей зажигания, достаньте провода из монтажных скоб на крышке головки блока цилиндров.

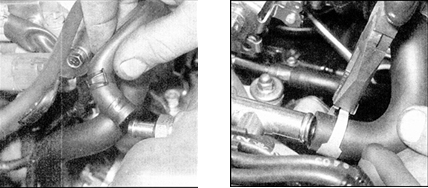

2. Ослабьте хомуты и отсоедините шланг вентиляции картера в задней части крышки головки цилиндров.

3. Ослабьте хомуты и отсоедините шланг маслоотделителя от штуцера на крышке головки цилиндров и шланг в нижней части маслоотделителя.

4. Отверните болты (указаны стрелками) и снимите маслоотделитель в передней части головки цилиндров.

5. В последовательности, обратной указанной на рис. Последовательность затяжки гаек крепления крышки головки цилиндров, ослабьте и отверните гайки крепления крышки головки цилиндров, снимите гайки и шайбы.

6. Поднимите крышку и снимите. Достаньте прокладку из канавки в, предусмотренной по наружному краю крышки, а также кольцевые уплотнители из отверстий под свечи и из центрального отверстия под шпильку крепления крышки.

7. Проверьте наличие повреждений на уплотнителях крышки, при необходимости уплотнители замените.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно очистите уплотняемые поверхности крышки и головки цилиндров, полностью удалите следы масла. Нанесите капли герметика на полукруглые выборки в головке цилиндров (указаны стрелками).

2. Уложите в канавку на крышке резиновую прокладку, проследив за правильностью укладки по всей длине.

3. Установите уплотнительные кольца свечей зажигания и уплотнитель центральной шпильки. При необходимости можно зафиксировать уплотнители предварительно смазав их тонким слоем герметика.

4. Нанесите капли герметика на прокладку примерно в 1 см по обе стороны от краев полукруглой выборки под крышку задней шейки распредвала выпускных клапанов.

5. Осторожно установите крышку головки цилиндров на место, при этом смещение резиновых уплотнителей крышки не допускается.

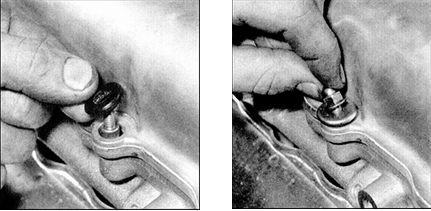

6. Убедитесь в правильности установки крышки, после чего установите на шпильки крышки резиновые уплотнители, шайбы и заверните гайки.

7. Осадите крышку на место, затем заверните и слегка затяните центральную гайку (N 1) и четыре гайки по углам крышки в следующей последовательности: 10, 11, 13 и 8. Затяните гайки крышки в указанной последовательности (cм. рис. Последовательность затяжки гаек крепления крышки головки цилиндров), ослабьте и отверните гайки крепления крышки головки цилиндров, с заданным моментом.

7. Присоедините к крышке шланги вентиляции картера, закрепите хомутами.

8. Присоедините шланг к нижней части маслоотделителя, установите маслоотделитель по месту и надежно затяните болты. Оденьте шланг маслоотделителя на штуцер крышки и закрепите хомутом.

9. Присоедините высоковольтные провода к свечам зажигания, не нарушая прежнего порядка, и вставьте провода в скобы крепления. Соедините батарею с массой.
