Volkswagen Golf: Фары, стояночный свет - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Фары, стояночный свет

ПОРЯДОК ВЫПОЛНЕНИЯ

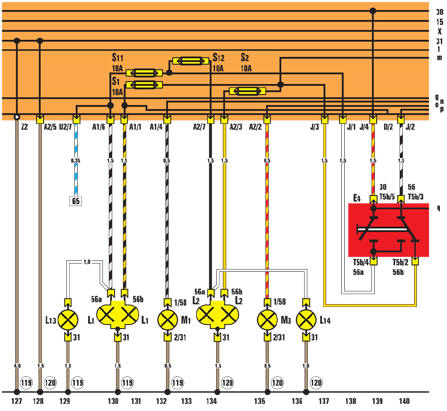

 Е4 – переключатель дальнего света фар; L1 – двухнитевая лампа левой фары; L2 – двухнитевая лампа правой фары; L13 – лампа дальнего света левой фары; L14 – лампа дальнего света правой фары; М1 – лампа стояночного света левая; М3 – лампа стояночного света правая; Т56 – разъемное соединение, 5 контактов, за обшивкой выключателей на рулевой колонке; 119 – соединение «массы 1» в жгуте проводов фар; 120 – соединение «массы 2» в жгуте проводов фар
