Volkswagen Golf: Переключатель указателей поворотов, аварийная сигнализация - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Переключатель указателей поворотов, аварийная сигнализация

Volkswagen Golf / Сервисное обслуживание и эксплуатация автомобиля Volkswagen Golf / Электрические схемы / Переключатель указателей поворотов, аварийная сигнализация

ПОРЯДОК ВЫПОЛНЕНИЯ

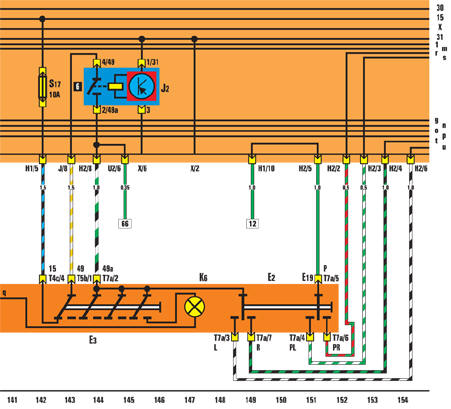

 Е2 – переключатель указателей поворотов; ЕЗ – выключатель аварийной сигнализации; Е19 – выключатель стояночного света; J2 – реле аварийной сигнализации; К6 – контрольная лампа аварийной сигнализации; Т4с – разъемное соединение, 4 контакта, за облицовкой переключателя на рулевой колонке; Т5b – разъемное соединение, 5 контактов, за облицовкой переключателя на рулевой колонке; Т7а – разъемное соединение, 7 контактов, за облицовкой переключателя на рулевой колонке
