Volkswagen Golf: Замена фильтрующего элемента воздушного фильтра - Система питания двигателей с впрыском топлива - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Замена фильтрующего элемента воздушного фильтра

ПОРЯДОК ВЫПОЛНЕНИЯ

Воздушный фильтр

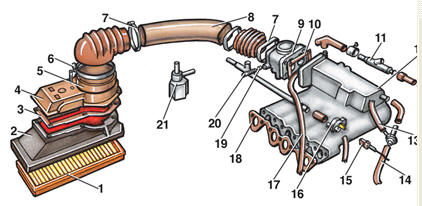

Воздушный фильтр и впускная труба двигателя с системой впрыска топлива 1 – фильтрующий элемент; 2 – крышка воздушного фильтра; 3 – прокладка измерителя расхода воздуха; 4 – измеритель расхода воздуха; 5 – винт регулировки качества (состава) смеси; 6, 7 – хомут; 8 – воздуховод; 9 – корпус дроссельной заслонки; 10 – прокладка; 11 – вакуумный клапан обогащения смеси; 12 – впускная труба; 13 – шланг; 14 – трубка к усилителю тормозов; 15 – электрическая соединительная колодка (черная); 16 – воздушный клапан пуска холодного двигателя; 17 – шланг к головке блока цилиндров; 18 – прокладка впускной трубы; 19 – уплотнительное кольцо; 20 – винт регулировки количества смеси; 21 – клапан регулировки частоты вращения пуска двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабить затяжку хомута 7 и отсоединить воздуховод 8.

2. Отстегнуть пружинные зажимы крепления крышки 2 и снять крышку 2 вместе с измерителем расхода воздуха 4.

3. Вынуть из корпуса фильтра фильтрующий элемент 1. 4. Протереть от пыли крышку 2 и корпус фильтра. 5. Вставить новый фильтрующий элемент, установить на место крышку 2 и подсоединить воздуховод 8.

    Частота холостого хода и содержание окиси углерода в отработавших газах
    ПОРЯДОК ВЫПОЛНЕНИЯ Учитывая сложность системы впрыска топлива, не рекомендуется самостоятельно регулировать частоту вращения холостого хода двигателя и содержание СО в отработавших газах. Регулир ...
