Toyota Corolla: Регулировка углов установки колес - Подвеска и рулевое управление - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Регулировка углов установки колес

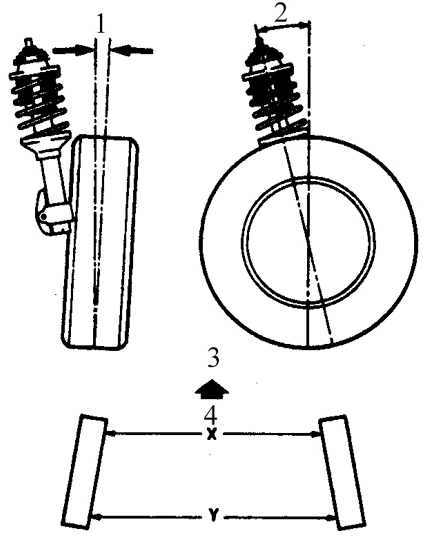

Углы развала, схождения передних колес и угол продольного наклона шкворня
Углы развала, схождения передних колес и угол продольного наклона шкворня
1. Угол развала колес
2. Угол продольного наклона шкворня
3. Передняя часть автомобиля
4. Схождение колес (Y–X)

Регулировка колес – это регулировка углов установки колес по отношению к подвеске и дороге. Если колеса не отрегулированы, это не только сказывается на управлении автомобилем, но и увеличивает скорость износа шин. Для передних колес обычно регулируется схождение, развал и угол продольного наклона шкворня.
Развал и схождение колес подлежат регулировке на моделях выпуска с 1996 года. На моделях выпуска до 1995 года единственно возможной регулировкой является регулировка схождения колес. На задних колесах можно регулировать только схождение колес. Остальные углы установки колес следует измерять для того, чтобы выявить погнутые или износившиеся элементы подвески.
Регулировка схождения/ развала колес является очень точной операцией. Для качественной регулировки колес необходимо использование сложного и дорогого оборудования. Ввиду этого, рекомендуется обратиться к специалистам для регулировки схождения/развала колес. Ниже приводится общее описание углов установки колес для того, чтобы дать вам общее представление о них, и вы могли лучше разбираться в этом вопросе, когда обратитесь в автомастерскую.
Схождение колес это угол, на который колеса повернуты внутрь. Целью регулировки схождения колес является то, чтобы колеса шли параллельно. На автомобиле, у которого угол схождения колес равен нулю, расстояние между передними краями колес будет таким же, как расстояние между задними краями колес. Реально величина схождения колес обычно составляет несколько миллиметров. На передних колесах, угол схождения колес регулируется положение наконечника рулевых тяг. На задних колесах, он контролируется длиной задних поперечных тяг (N2). Неправильная регулировка схождения колес вызовет неправильный износ шин, заставляя их тереться о поверхность дороги.
Развал колес – это отклонение колес от вертикали, если смотреть спереди или сзади автомобиля. Если колесо отклонено наружу в верхней части, развал положительный (+).
Если колесо отклонено в верхней части внутрь, то развал отрицательный (–). Величина отклонения измеряется в градусах от вертикали и это значение зовется углом развала колес. От величины этого угла зависит, какое количество дорожек протектора будет находиться в контакте с дорогой, также, этот угол необходимо для компенсации изменений в геометрии подвески при поворотах и при движении по неровной дороге. Его регулировка проводится с использованием специальных инструментов, предназначенных для регулировки развала колес.
Угол продольного наклона шкворня – это отклонение оси поворотного шкворня от вертикали. Отклонение назад называется положительным наклоном шкворня, и отклонение вперед – отрицательным.
