Volkswagen Golf: Выключатель света, стоп-сигнал - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Выключатель света, стоп-сигнал

ПОРЯДОК ВЫПОЛНЕНИЯ

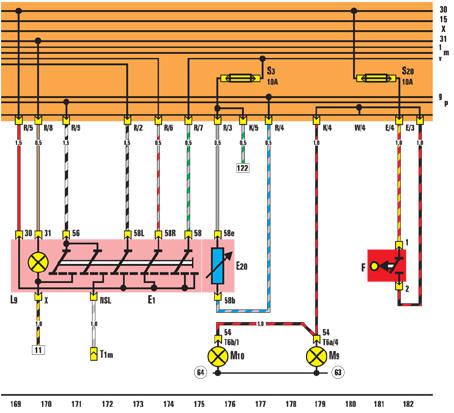

 Е1 – выключатель света; Е20 – регулятор подсветки приборов; F – выключатель стоп-сигнала; L9 – лампа подсветки выключателя света; М9 – лампа стоп-сигнала левая; М10 – лампа стоп-сигнала правая; Т1m – разъемное соединение, 1 контакт, на контакте З-контактной колодки
