Toyota Carina: Схема 3. Сигнальные лампочки и указатели - Электрические схемы - Устройство, техническое обслуживание и ремонт автомобиля Toyota CarinaToyota Carina: Схема 3. Сигнальные лампочки и указатели

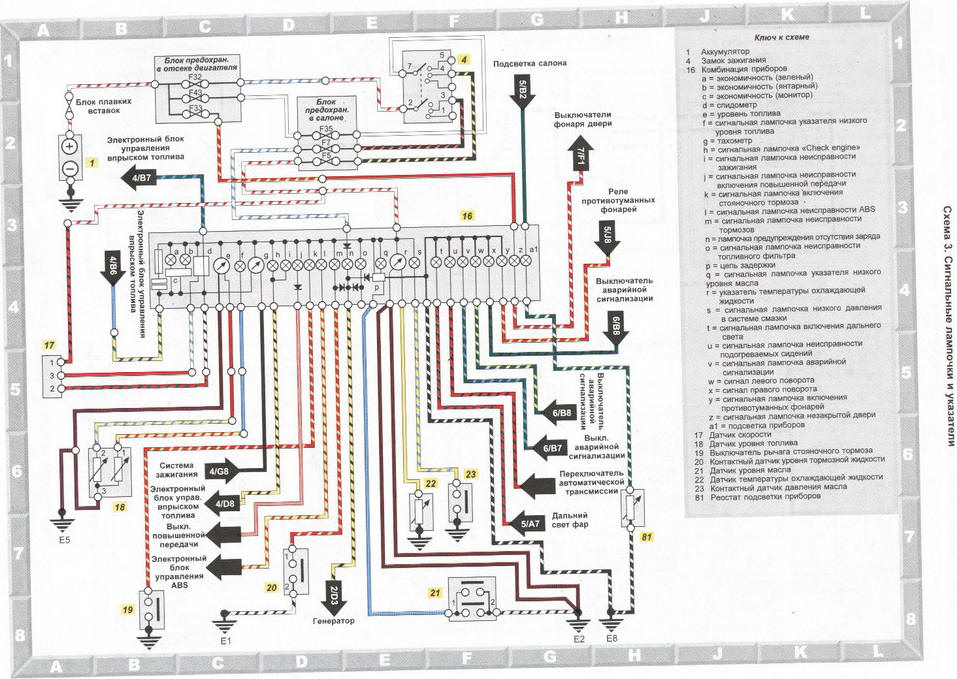

Схема 3. Сигнальные лампочки и указатели

Схема 3. Сигнальные лампочки и указатели
