Toyota Carina: Схема 2. Системы запуска, зарядки аккумулятора, вентилятор системы охлаждения,
звуковой сигнал, прикуриватель и часы - Электрические схемы - Устройство, техническое обслуживание и ремонт автомобиля Toyota CarinaToyota Carina: Схема 2. Системы запуска, зарядки аккумулятора, вентилятор системы охлаждения, звуковой сигнал, прикуриватель и часы

Схема 2. Системы запуска, зарядки аккумулятора, вентилятор системы охлаждения,

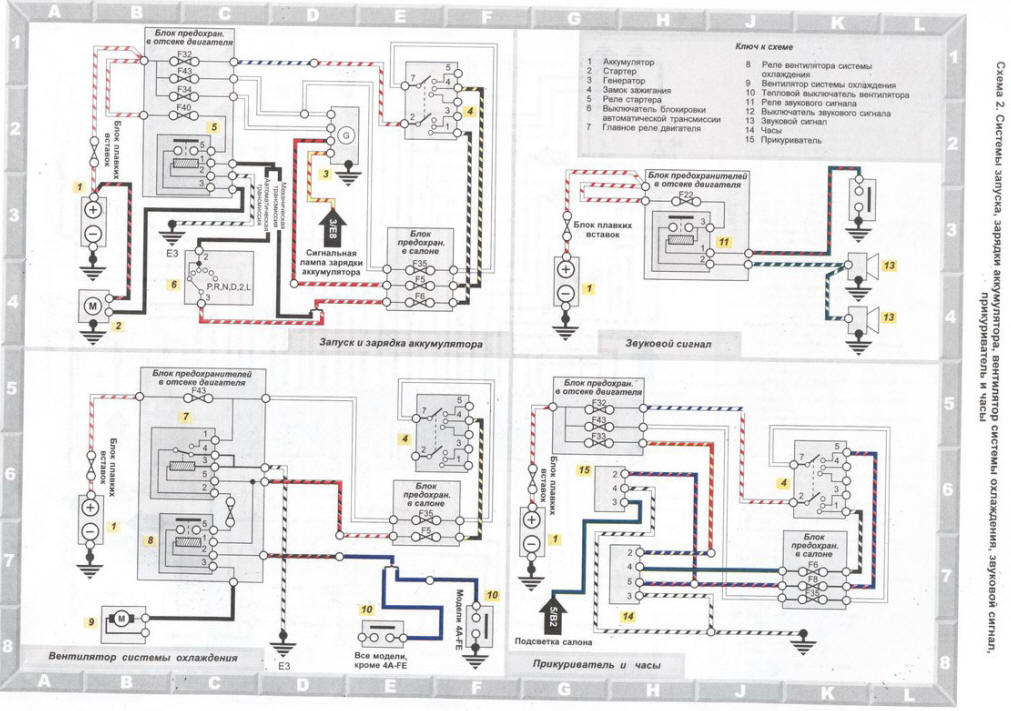

Схема 2. Системы запуска, зарядки аккумулятора, вентилятор системы охлаждения, звуковой сигнал, прикуриватель и часы

    Схема 1. Обозначения в электрических схемах
    Схема 1. Обозначения в электрических схемах ...

    Схема 3. Сигнальные лампочки и указатели
    Схема 3. Сигнальные лампочки и указатели ...
