ПОРЯДОК ВЫПОЛНЕНИЯ

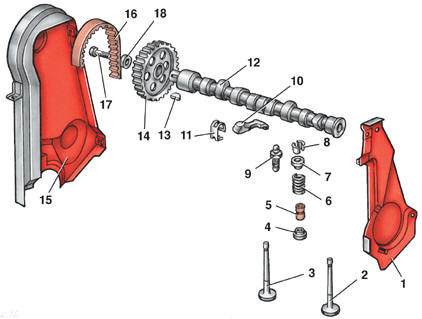

Распределительный вал и клапаны 1 – задняя крышка привода распредвала; 2 – выпускной клапан; 3 – впускной клапан; 4 – шайба опорная пружины клапана; 5 – маслосъемный колпачок; 6 – пружина клапана; 7 – тарелка пружины клапана; 8 – сухари клапана; 9 – регулировочный болт рычага; 10 – рычаг клапана; 11 – пружина рычага; 12 – распределительный вал; 13 – шпонка; 14 – зубчатое колесо распредвала; 15 – верхняя крышка привода распредвала; 16 – ремень привода распредвала; 17 – болт крепления зубчатого колеса; 18 – шайба

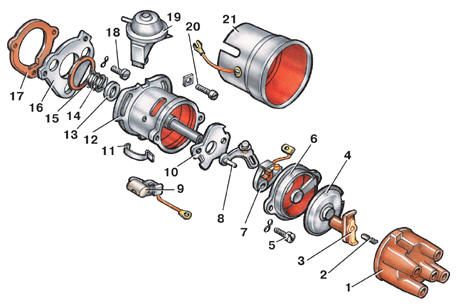

Распределитель зажигания 1 – крышка распределителя; 2 – контактный уголек с пружиной; 3 – бегунок; 4 – противопыльный экран; 5 – болт; 6 – крышка; 7 – подвижной контакт; 8 – неподвижный контакт; 9 – конденсатор; 10 – подвижная пластина; 11 – пружина крепления крышки распределителя; 12 – корпус распределителя; 13 – шайба; 14 – пружина; 15 – уплотнительное кольцо; 16 – пластина крепления распределителя; 17 – прокладка; 18 – болт крепления пластины; 19 – вакуум-корректор; 20 – болт крепления распределителя; 21 – экран

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять топливный насос вместе с прокладками. 2. Отвернуть болт 17 (см. рис. Распределительный вал и клапаны). 3. Снять зубчатое колесо 14, вынуть из выемки на распредвалу шпонку 13. 4. Отвернуть болты 20 (см. рис. Распределитель зажигания) и снять распределитель зажигания. Снять шайбу 13, пружину 14 и уплотнительное кольцо 15. 5. Отвернуть болты 18 и снять пластину 16 и прокладку 17. 6. Максимально вывернуть болты 9 (см. рис. Распределительный вал и клапаны) и снять с них пружины 11 и рычаги 10, предварительно пометив их, чтобы установить при сборке на свое место.

7. Снять маслопровод. 8. Аккуратно, чтобы не повредить шейки и кулачки, вынуть распределительный вал в сторону крепления распределителя зажигания. 9. Если это необходимо, вынуть сальник 3 (см. рис. Головка блока цилиндров). 10. Специальным приспособлением сжать пружину 6 клапана (см. рис.

Распределительный вал и клапаны) и вынуть сухари 8. 11. Ослабляя нажим на рычаг приспособления, освободить пружину клапана. Снять приспособление. Снять тарелку 7 и вынуть пружину 6. 12. Снять маслосъемный колпачок 5 и опорную шайбу 4, подложив предварительно что-нибудь в камеру сгорания, чтобы предотвратить выпадение клапана. 13. Вынуть клапан со стороны камеры сгорания и пометить его, чтобы при сборке установить на то же место. Подобным образом вынуть и остальные клапаны. Разборка головки блока цилиндров двигателей МН и 2G (с гидравлическими толкателями клапанов)

Номера крышек подшипников двигателей MH и 2G А – выступ крышки подшипника, направленный к впускной трубе; В – номер подшипника, выбитый на крышке

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять топливный насос с прокладками. 2. Снять распределитель зажигания и зубчатое колесо распредвала, как описано в предыдущем параграфе. 3. Отвернуть гайки и снять крышки № 5, 1 и 3 подшипников распредвала.

4. Ослабить и равномерно, по диагонали, отвернуть гайки крышек № 2 и 4 подшипников. Снять крышки. 5. Вынуть распределительный вал и снять сальник. 6. Вынуть гидротолкатели клапанов, предварительно пометив их, для того чтобы при сборке установить на свое место. 7. Снять клапаны, как описано выше в пп. 10–13.
