ПОРЯДОК ВЫПОЛНЕНИЯ

Блок контрольных

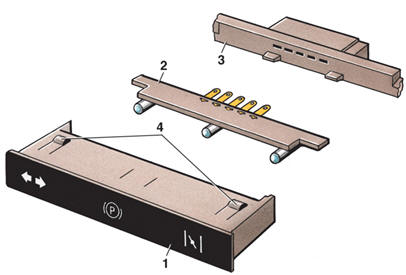

Блок контрольных ламп 1 – корпус блока; 2 – панель с патронами; 3 – соединительная колодка; 4 – защелка

Блок контрольных ламп установлен на облицовке комбинации приборов между выключателями. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для того, чтобы снять блок, нужно вынуть выключатели обогрева стекла окна задка и аварийной сигнализации, не отсоединяя от них привода.

Узи аппарат для ветеринарии ветеринарный узи аппарат.

2. Затем через отверстия, в которых были установлены выключатели, нажать на защелки 4, чтобы вывести их из зацепления, и вынуть блок ламп из панели приборов. 3. Отсоединить от блока ламп соединительную колодку 3.

4. Вынуть из корпуса 1 блока панель 2 с патронами контрольных ламп.

5. Устанавливают блок контрольных ламп в обратном порядке.
