Toyota Corolla: Задние габаритные огни и освещение панели приборов - Электросхемы - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Задние габаритные огни и освещение панели приборов

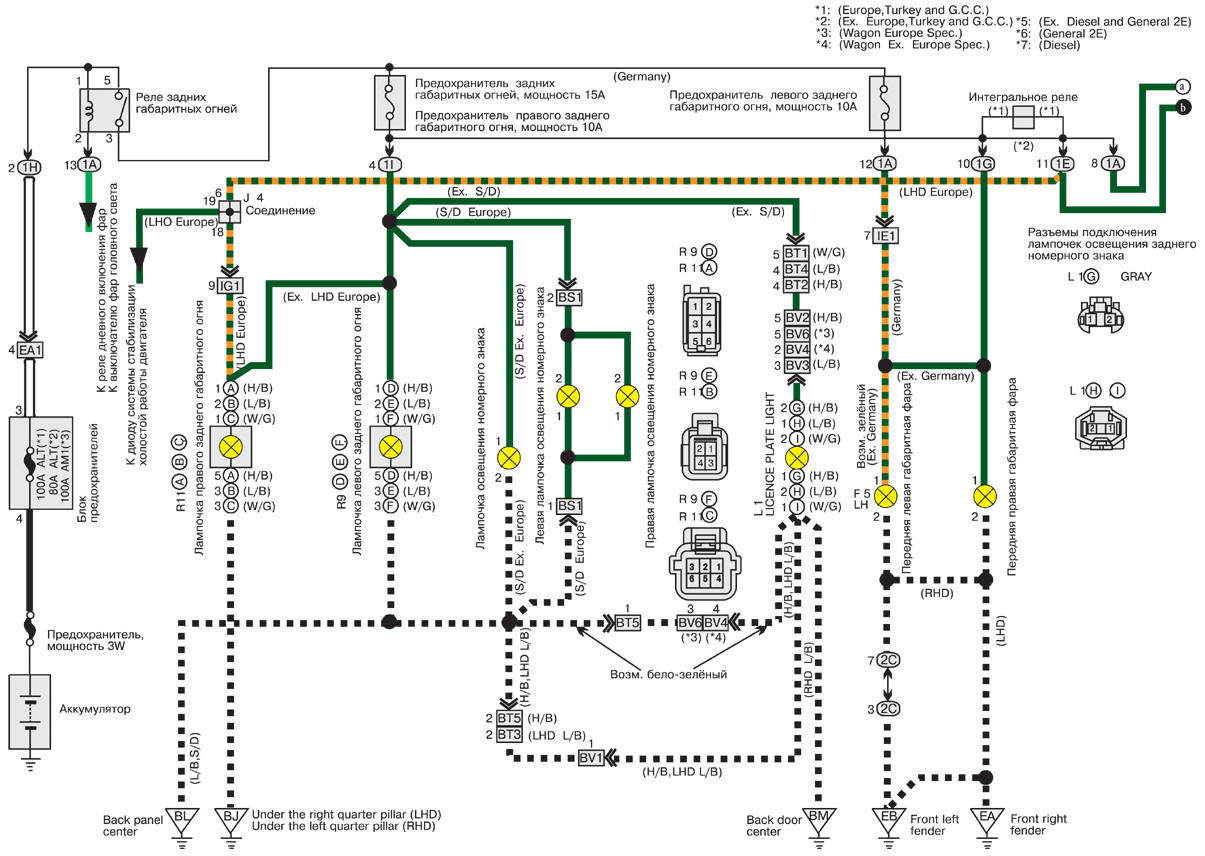

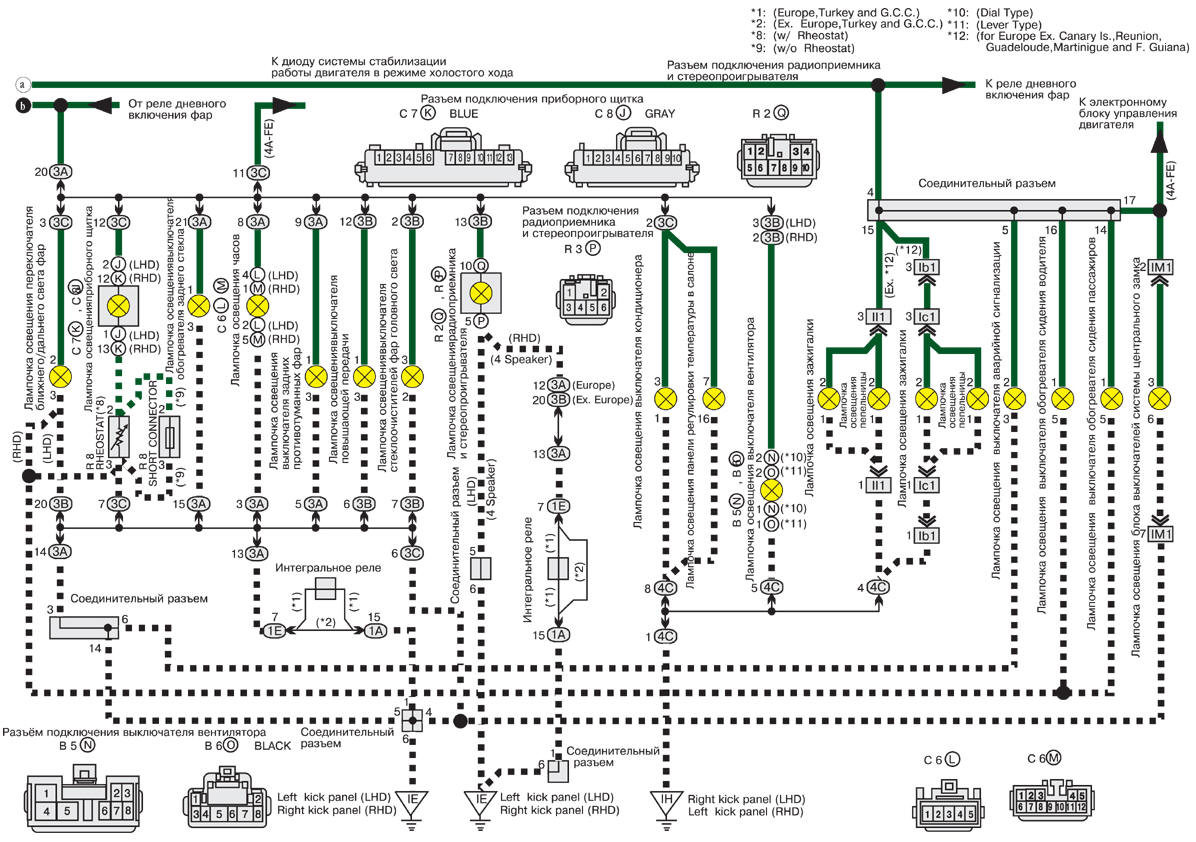

Задние габаритные огни и освещение панели приборов
Задние габаритные огни и освещение панели приборов

Задние габаритные огни и освещение панели приборов
Задние габаритные огни и освещение панели приборов
