Volkswagen Golf: Внутренний замок двери - Кузов - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Внутренний замок двери

ПОРЯДОК ВЫПОЛНЕНИЯ

Внутренний замок

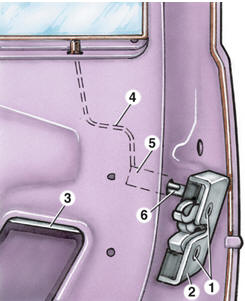

Внутренний замок двери 1 – болт; 2 – замок; 3 – тяга; 4 – тяга блокировки; 5 – втулка; 6 – блокировочный рычаг

Механизм внутреннего

Механизм внутреннего замка двери 1 – отвертка; 2 – рычаг привода; 3 – пружина

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открутить болты 1 (см. рис. Внутренний замок двери). 2. Вытянуть слегка замок 2 на себя. 3. Вставить в отверстие отвертку 1 (см. рис. Механизм внутреннего замка двери) и заблокировать таким образом рычаг 2 привода. 4. Отсоединить тягу 3 (см. рис. Внутренний замок двери) от рычага привода. 5. Снять замок. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить рычаг 2 (см. рис. Механизм внутреннего замка двери) привода под углом 90° к корпусу и заблокировать его с помощью отвертки 1 через отверстие. 2. Установить замок 2 (см. рис. Внутренний замок двери) на дверь.

3. Установить блокировочный рычаг 6 во втулку 5. 4. Подсоединить тягу 3 к рычагу привода. 5. Вынуть отвертку из отверстия. 6. Закрутить болты 1 моментом 21 Н·м.

    Наружный замок двери
    ПОРЯДОК ВЫПОЛНЕНИЯ Наружный замок двери а – вид с установленным поводком; б – вид со снятым поводком; 1 – винт; 2 – поводок; 3 – пружина; 4 – выключатель замка; 5 – дверная ручка Снятие ПОРЯД ...

    Регулировка ограничителя замка двери
    ПОРЯДОК ВЫПОЛНЕНИЯ Ограничитель замка двери 1 – гайка; 2 – ограничитель; 3 – кузов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Промаркировать положение ограничителя 2 на кузове 3. 2. Ослабить гайку 1. 3. Продвинут ...
