Volkswagen Golf: Вискомуфта - Трансмиссия - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Вискомуфта

ПОРЯДОК ВЫПОЛНЕНИЯ

Привод задних

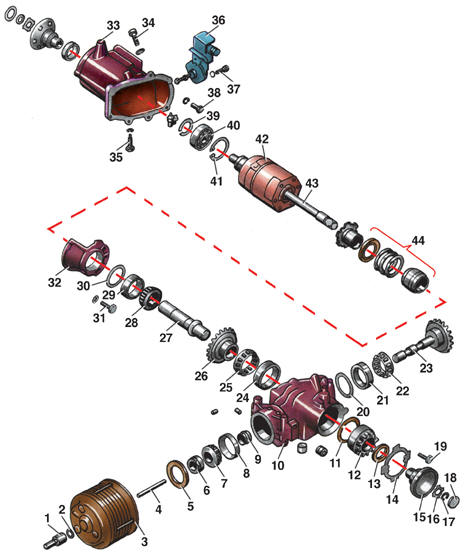

Привод задних колес 1 – центрирующая гайка; 2 – сальник; 3 – вискомуфта; 4 – ось; 5 – сальник; 6 – гайка; 7 – подшипник; 8 – наружное кольцо подшипника; 9 – втулка; 10 – картер главной передачи; 11 – сальник; 12 – гайка с кольцом; 13 – сальник; 14 – стопорная пластина; 15 – фланец полуоси; 16 – шайба; 17 – стопорное кольцо; 18 – колпачок; 19 – болт; 20 – регулировочная шайба; 21 – наружное кольцо подшипника; 22 – подшипник; 23 – ведущая шестерня; 24 – наружное кольцо подшипника; 25 – подшипник; 26 – ведомая шестерня; 27 – вал шестерни; 28 – подшипник; 29 – наружное кольцо подшипника; 30 – регулировочная шайба; 31 – болт; 32 – кронштейн; 33 – картер дифференциала; 34 – болт; 35 – болт; 36 – вакуумная камера; 37 – болт; 38 – болт; 39 – стопорное кольцо; 40 – подшипник; 41 – стопорное кольцо; 42 – дифференциал; 43 – вал; 44 – блокировка шестерни свободного хода

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять задний карданный вал (см. подраздел 6.4). 2. Отвернуть центрирующую гайку 1, используя свечной ключ. 3. Снять вискомуфту 3. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить вискомуфту 3. 2. Закрутить центрирующую гайку 1 моментом 45 Н·м. 3. Установить задний карданный вал (см. подраздел 6.4).

    Карданный вал
    ПОРЯДОК ВЫПОЛНЕНИЯ Карданный вал 1 – раздаточная коробка; 2 – коробка передач; 3 – болт; 4 – эластичная муфта; 5 – болт; 6 – крышка; 7 – передний карданный вал; 8 – крышка; 9 – болт; 10 – флан ...

    Задний дифференциал
    ПОРЯДОК ВЫПОЛНЕНИЯ Задний дифференциал 1 – болт; 2 – стопорная пластина; 3 – упорная пластина; 4 – корпус шестерни свободного хода; 5 – шайба; 6 – шестерня свободного хода; 7 – внутреннее коль ...
