Audi A3: Снятие и установка центральной консоли - Кузов - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка центральной консоли

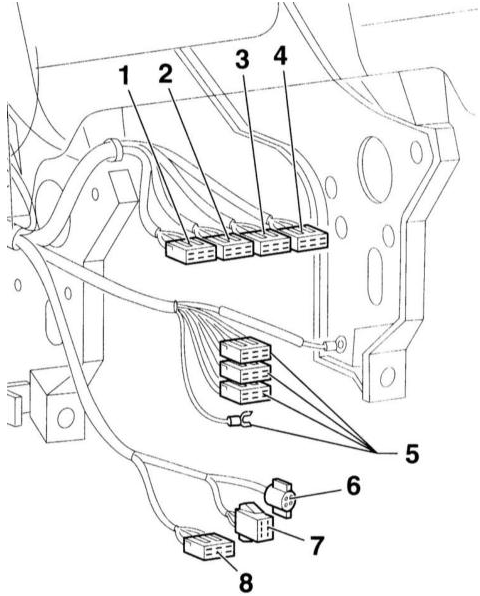

разъемы центральной консоли 1– обогрев сиденья водителя 2 – обогрев заднего Электрические разъемы центральной консоли 1– обогрев сиденья водителя 2 – обогрев заднего стекла 3 – сигнализатор 4 – обогрев сиденья переднего пассажира 5 – радиоприемник 6 – прикуриватель 7 – подсветка пепельницы 8 – диагностический разъем

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пепельницу спереди.

2. Выверните винт –1–.

3. Расстыкуйте разъем.

4. Снимите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.

5. Выверните винты –1– облицовки –4– .

6. Снимите облицовку –4–.

7. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.

8. Снимите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.

9. Выверните 4 винта –4– с пружинными зажимами –1– .

10. Выверните 2 винта –2–.

11. Немного потяните вперед центральную консоль –3– и отсоедините электрические провода.

12. Сместите вперед и снимите центральную консоль. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите центральную консоль.

2. Присоедините согласно иллюстрации штекерные соединения.

3. Установите центральную консоль в рабочее положение.

4. Затяните винты –2– моментом 4 Н•м.

5. Затяните винты –4– моментом 4 Н•м, не забудьте о скобах.

ВНИМАНИЕ

При установке центральной консоли пружинные скобы –1– вверху должны стоять вертикально, внизу горизонтально.

6. Установите полку со стороны водителя, обратитесь к подразделу Снятие и установка кармана со стороны водителя.

7. Установите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика.

8. Установите козырек –4– и прижмите ее. Козырек должен зафиксироваться.

9. Затяните винты –1– небольшим моментом 1.2 Н•м.

10. Установите радиоприемник, обратитесь к подразделу Снятие, установка и кодирование радиоприемника.

11. Установите пепельницу спереди и введите резиновый держатель –2– в панель приборов.

12. Состыкуйте разъем прикуривателя и подсветки пепельницы.

13. Затяните винты –1– небольшим моментом 1.2 Н•м.
