Audi A3: Снятие и установка антенны крыши - Бортовое электрооборудование - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Снятие и установка антенны крыши

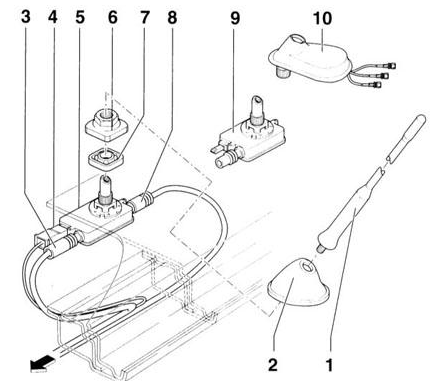

1 – антенна 2 – крышка основания антенны 3 – разъем провода антенны 4 – разъем (радиоприемник) Антенна крыши 1 – антенна 2 – крышка основания антенны 3 – разъем провода антенны 4 – разъем (радиоприемник) 5 – основание антенны радиоприемника/телефона 6 – гайка 7 – уплотнение основания антенны 8 – разъем телефонного провода 9 – основание антенны радиоприемника 10 – антенна радиоприемника/телефона/системы навигации

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний плафон внутреннего освещения, обратитесь к подразделу Замена лампочек внутреннего освещения.

2. Снимите задний козырек на потолке, обратитесь к подразделу Снятие и установка облицовки задней части крыши.

3. Отсоедините антенну –1–.

4. Снимите вверх крышку –2–.

5. Отверните гайку –6–.

6. Снимите основание антенны (5/9) внутрь через отверстие в потолке салона.

7. Расстыкуйте штекерные соединения (3/4/8). Для этого у штекеров (3/8) сместите назад муфту. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.
