Volkswagen Golf: Система зажигания, блок управления Digifant - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Система зажигания, блок управления Digifant

ПОРЯДОК ВЫПОЛНЕНИЯ

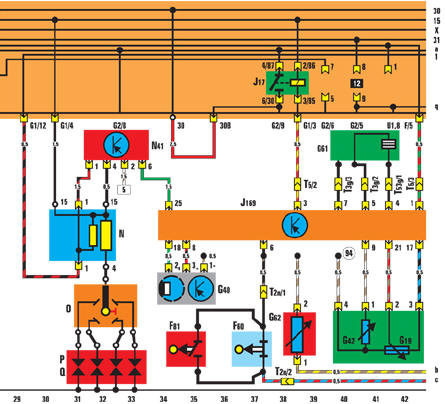

 F60 – датчик положения дроссельной заслонки на холостом ходу; F81 – датчик положения дроссельной заслонки при максимальной частоте вращения; G19 – потенциометр измерителя воздушной смеси; G40 – датчик Холла; G42 – датчик температуры всасываемого воздуха; G61 – датчик детонации; G62 – датчик температуры охлаждающей жидкости; J17 – реле топливного насоса; J169 – блок управления Digifant за бачком радиатора слева; N – катушка зажигания; N41 – блок управления TSZ; О – распределитель зажигания; Р – разъем свечей зажигания; Q – свечи зажигания
