Audi 80: Система впрыска Digifant с ее составными элементами

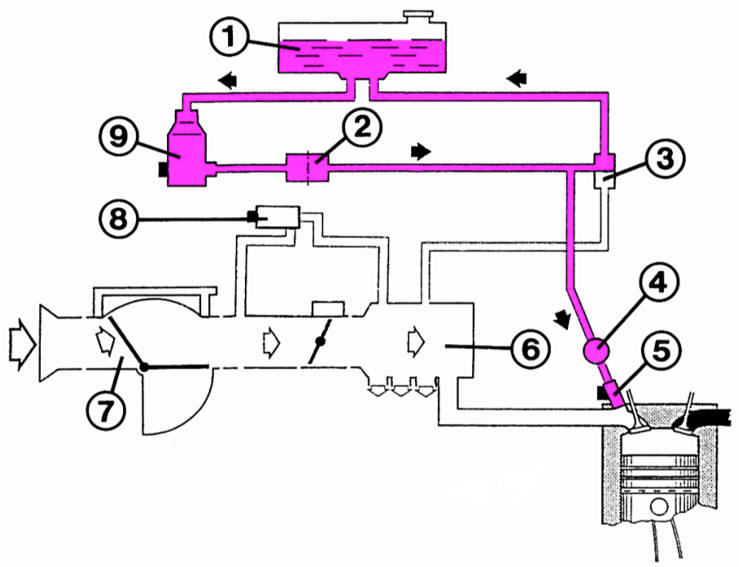

На этой иллюстрации схематически представлена система впрыска Digifant с ее составными элементами. Путь воздуха показывают белые стрелки, снабжение топливом представлено красным цветом.
1 – топливный бак;
2 – топливный фильтр;
3 – регулятор давления;
4 – распределитель топлива;
5 – форсунка;
6 – впускной коллектор;
7 – расходомер воздуха;
8 – клапан стабилизации холостого хода;
9 – топливный насос.
Многоточечный впрыск
Для возможно более точного распределения смеси топлива/воздуха лучше подходит
система впрыска, в которой каждый цилиндр имеет собственную впрыскную форсунку,
чем та, в которой впрыск осуществляетс ...
