СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

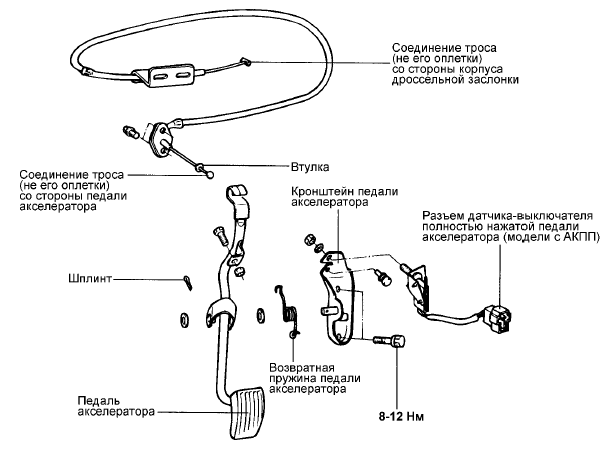

СНЯТИЕ

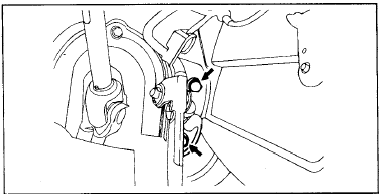

1. Отсоедините втулку и трос педали акселератора от рычага педали акселератора.

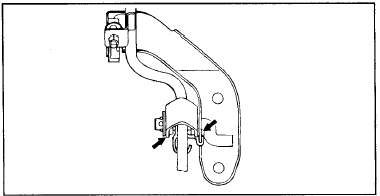

2. Отсоедините разъем датчика-выключателя полностью нажатой педали акселератора, затем отверните болты крепления и снимите кронштейн педали акселератора в сборе.

ПРОВЕРКА 1. Проверьте внутренний трос и оплетку троса педали акселератора на отсутствие повреждения.

2. Проверьте свободу перемещения внутреннего троса педали акселератора в оплетке.

3. Проверьте рычаг педали акселератора и ось рычага (на кронштейне) на отсутствие деформации.

4. Проверьте возвратную пружину педали акселератора на отсутствие износа и ухудшения состояния.

5. Проверьте надежность соединения втулки и металлического наконечника оплетки троса педали акселератора.

6. Проверьте исправность датчика-выключателя полностью нажатой педали акселератора.

УСТАНОВКА

1. При установке возвратной пружины на ось рычага педали акселератора нанесите универсальную консистентную смазку во всех местах контакта пружины и оси рычага с рычагом педали акселератора.

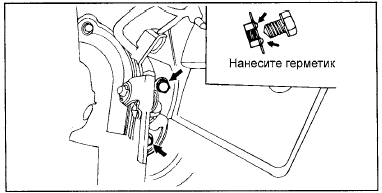

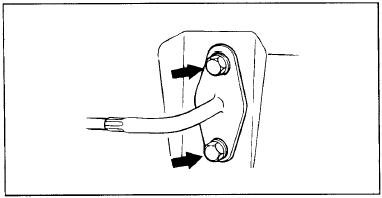

2. Нанесите герметик в отверстия для болтов крепления, затем установите кронштейн педали акселератора и затяните болты крепления.

Момент затяжки Болты крепления кронштейна педали акселератора : 8 - 12 Нм 3. Надежно установите пластиковую втулку троса педали акселератора на конец рычага педали акселератора.

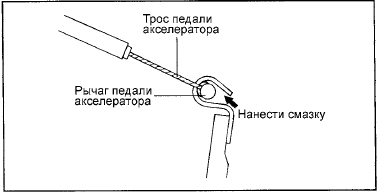

4. Нанесите универсальную консистентную смазку на наконечник троса педали акселератора.
