Volkswagen Golf: Система преднакала, клапан отключения подачи топлива - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Система преднакала, клапан отключения подачи топлива

Volkswagen Golf / Сервисное обслуживание и эксплуатация автомобиля Volkswagen Golf / Электрические схемы / Система преднакала, клапан отключения подачи топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

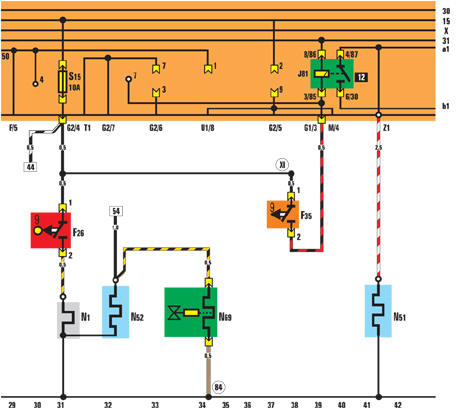

F26 – термовыключатель

F26 – термовыключатель автоматического пускового устройства карбюратора; F35 – термовыключатель подогрева впускной трубы; J81 – реле подогрева впускной трубы; N1 – автоматическое пусковое устройство карбюратора; N51 – подогреватель впускной трубы; N52 – элемент подогрева карбюратора; N69 – клапан отключения подачи топлива на принудительном холостом ходу
