Hyundai Elantra: Схема гидравлической части системы управления АКПП - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Схема гидравлической части системы управления АКПП

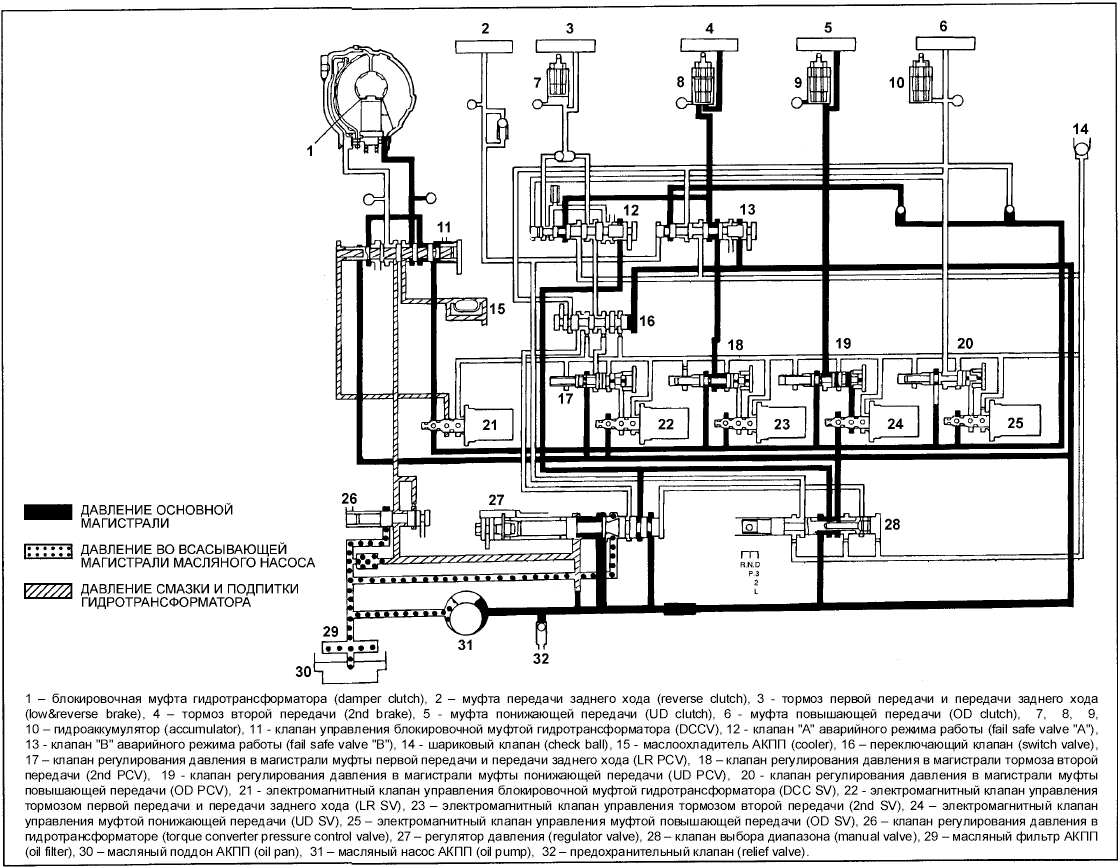

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЯ "N" (НЕЙТРАЛЬ) И СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЯ "N" (НЕЙТРАЛЬ) И "P" (СТОЯНКА)

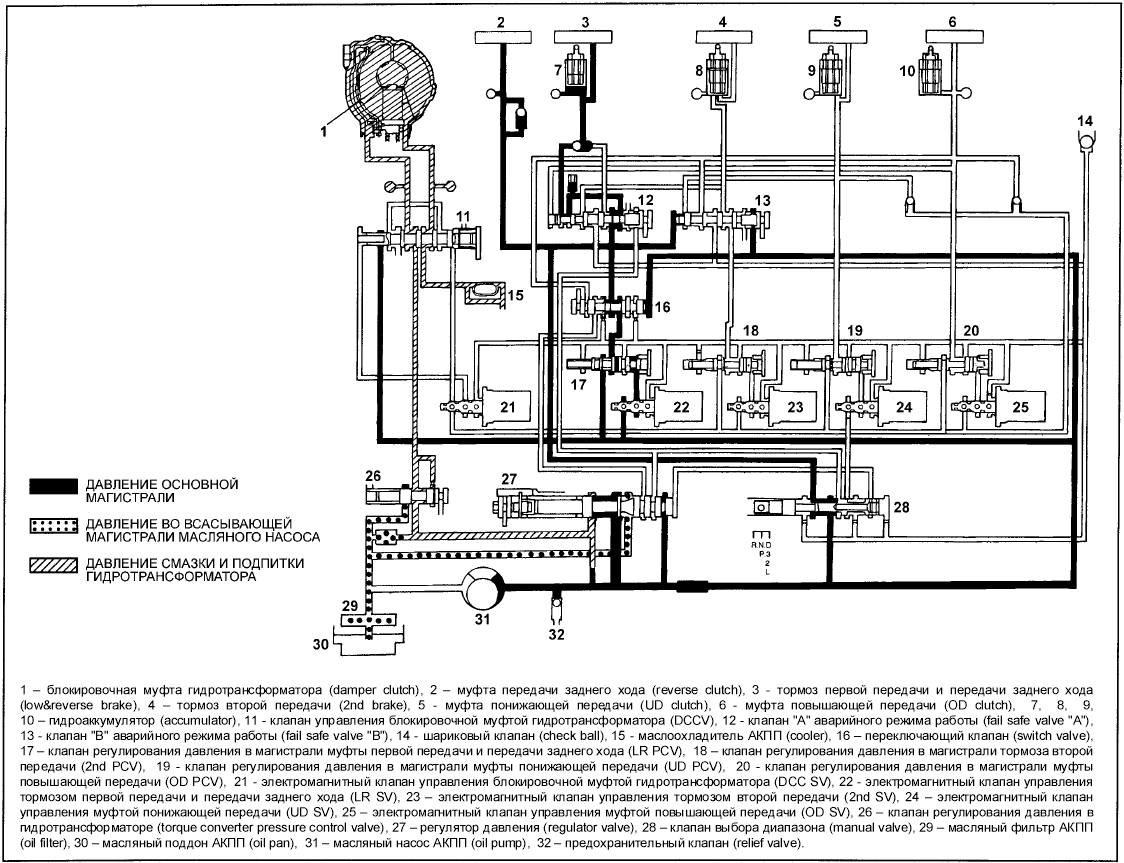

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (1-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (1-Я ПЕРЕДАЧА)

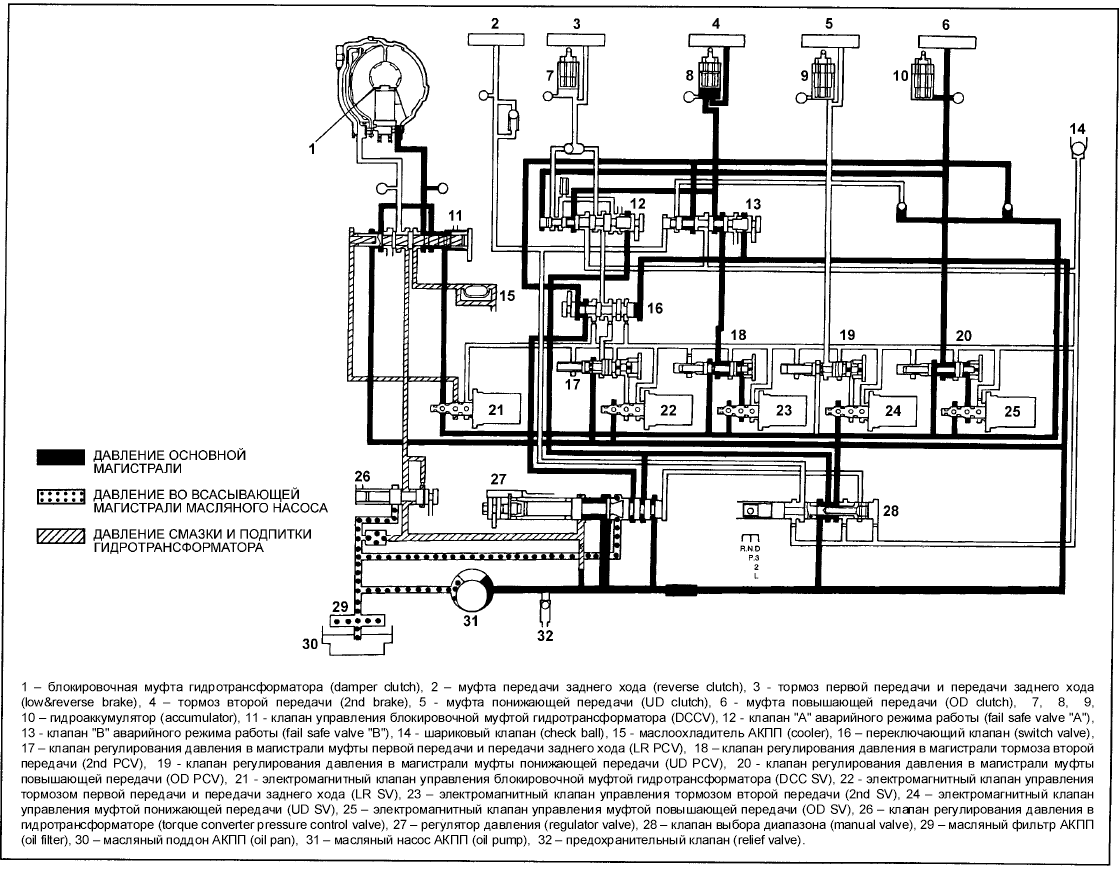

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (2-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (2-Я ПЕРЕДАЧА)

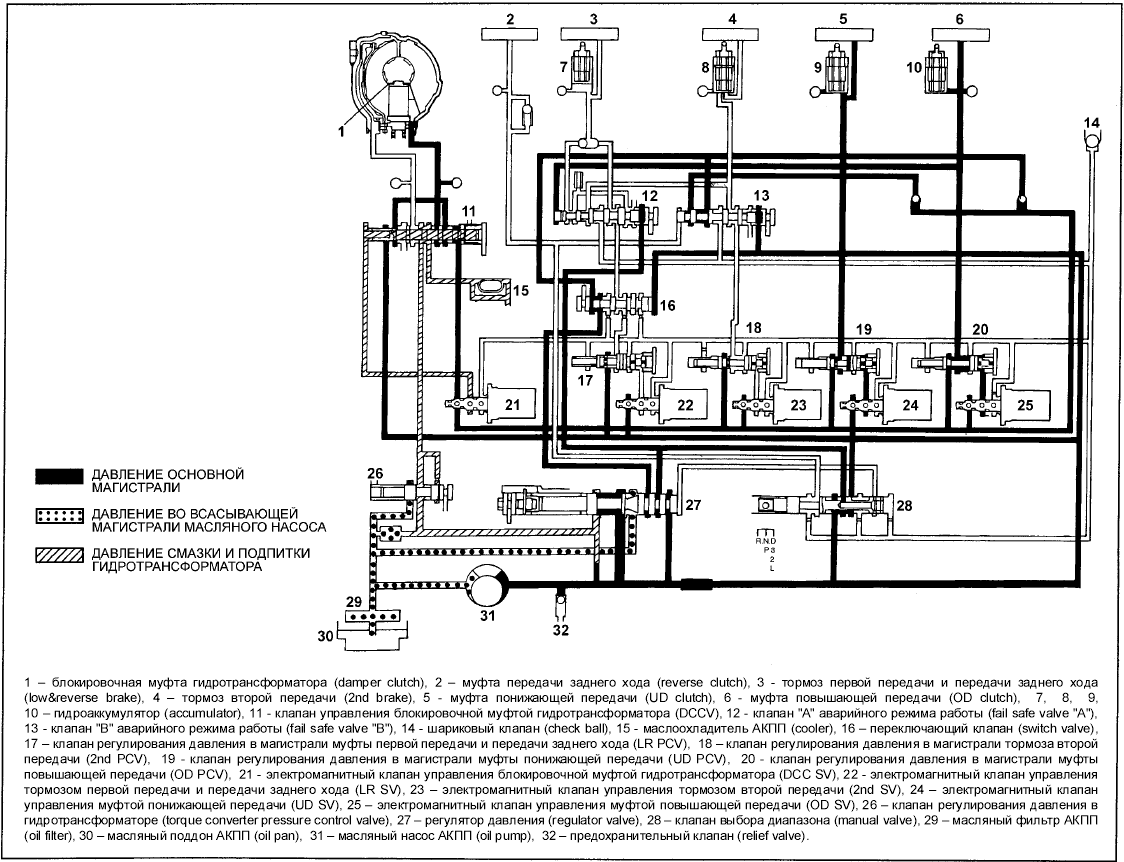

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (3-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (3-Я ПЕРЕДАЧА)

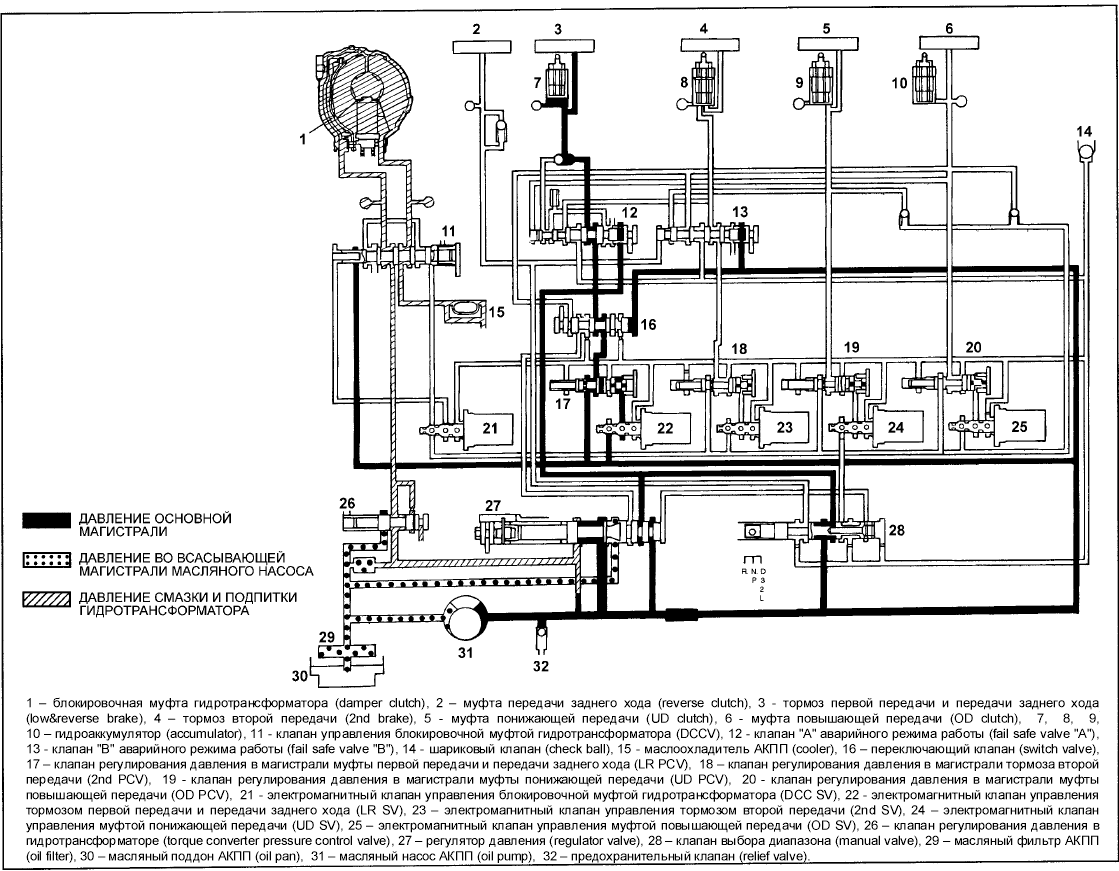

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (4-Я ПЕРЕДАЧА) СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "D" (4-Я ПЕРЕДАЧА)

СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "R" (ПЕРЕДАЧА ЗАДНЕГО СХЕМА ГИДРАВЛИЧЕСКОЙ ЧАСТИ СИСТЕМЫ УПРАВЛЕНИЯ АКПП - ПОЛОЖЕНИЕ "R" (ПЕРЕДАЧА ЗАДНЕГО ХОДА)

    Регулировка предварительного натяга корпуса дифференциала (DIFFERENTIAL CASE PRELOAD)
    Положите кусок мягкого припоя (длиной примерно 10 мм и диаметром примерно 3 мм) на картер гидротрансформатора, как показано на рисунке. Установите картер гидротрансформатора на картер КПП без исп ...

    Электросхема системы управления АКПП (1.8/2.0L I4)
    ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4) ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4) ЭЛЕКТРОСХЕМА СИСТЕМЫ УПРАВЛЕНИЯ АКПП (1.8/2.0L I4) ...
