Hyundai Elantra: Регулировка осевого зазора солнечной шестерни понижающего планетарного ряда
(UNDERDRIVE SUN GEAR END PLAY) - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Регулировка осевого зазора солнечной шестерни понижающего планетарного ряда (UNDERDRIVE SUN GEAR END PLAY)

Установите снятую ранее оригинальную обойму упорного подшипника #8, затем установите

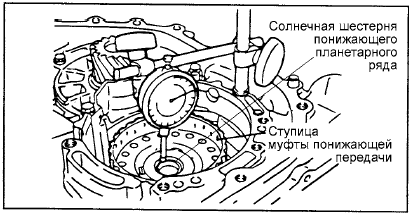

Установите снятую ранее оригинальную обойму упорного подшипника #8, затем установите заднюю крышку картера КПП. Измерьте осевой зазор солнечной шестерни понижающего планетарного ряда. Если осевой зазор не соответствует номинальному значению, то отрегулируйте его подобрав по приведенной таблице новую обойму упорного подшипника #8 соответствующей толщины.

Номинальное значение: 0,25 – 0,45 мм

ПРИМЕЧАНИЕ

Для упрощения измерений осевого зазора солнечной шестерни понижающего планетарного ряда установите ступицу муфты понижающей передачи.
