ПОРЯДОК ВЫПОЛНЕНИЯ

Отличающие данные приведены ниже. Высоту головки блока не измеряют. Боковой зазор между впускным и выпускным клапанами и направляющей втулкой равен 1,3 мм.

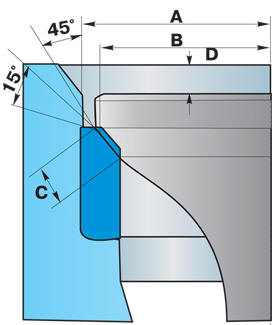

Размеры седла клапана A – диаметр отверстия в головке блока под седло; B – наружный диаметр седла клапана; C – ширина рабочей фаски седла; D – расстояние от поверхности тарелки клапана до плоскости головки блока

 Впускной клапан Выпускной клапан а max = 33,2 мм а max = 35,2 мм b = 30,4 мм b = 32,8 мм с = 2,4 мм с = 2,0 мм d max = 1,5 мм d max = 1,5 мм

Размеры клапанов а – диаметр тарелки клапана; b – диаметр стержня; с – длина клапана

 Впускной клапан /Выпускной клапан а = 34,0 мм /а = 31,0 мм b = 7,97 мм /b = 7,95 мм с = 104,8 мм /с = 104,6 мм с (двигатель с гидротолкателями клапанов) = 95,0 мм /с (двигатель с гидротолкателями клапанов) = 95,0 мм

Пружины клапанов с гидротолкателями более короткие и упругие, маркируются голубой краской сбоку. Распредвал двигателя с гидротолкателями клапанов маркируется серой краской. Допустимое биение распредвала, измеренное по средней шейке, – 0,01 мм.

Максимальный допустимый зазор вала при установленных крышках подшипников № 1 и 5 – 0,15 мм. Диаметр шеек распредвала 26 мм, максимальный допустимый износ шеек – 0,25 мм.
