Volkswagen Golf: Противотуманные фары - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Противотуманные фары

ПОРЯДОК ВЫПОЛНЕНИЯ

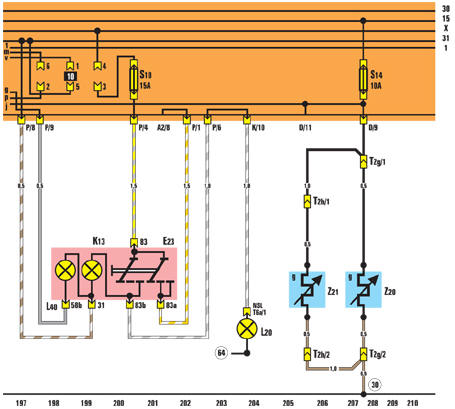

 Е23 – выключательпротивотуманных фар и задних противотуманных фонарей; К13 – контрольная лампа задних противотуманных фонарей; L20 – лампа заднего противотуманного фонаря; L40 – лампа подсветки выключателя противотуманных фар и задних противотуманных фонарей; Z20 – сопротивление обогрева левого жиклера омывателя ветрового стекла; Z21 – сопротивление обогрева правого жиклера омывателя ветрового стекла

    Обогрев заднего стекла, звуковой сигнал
    ПОРЯДОК ВЫПОЛНЕНИЯ  Е15 – выключатель обогрева заднего стекла; F4 – выключатель фонарей заднего хода; Н1 – двухтоновый звуковой сигнал; J4 – реле сигнала; К10 – контрольная лампа обогрев ...

    Стеклоочиститель и стеклоомыватель
    ПОРЯДОК ВЫПОЛНЕНИЯ  E22 – выключатель стеклоочистителя; Н – выключатель звукового сигнала; J31 – реле омывателя ветровогостекла; Т4с – разъемное соединение, 4 контакта, за облицовкой пер ...
