ОБЩИЕ СВЕДЕНИЯ

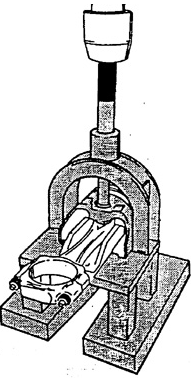

Демонтаж поршневого пальца

Измерение зазора в замке поршневого кольц.

1. ПЛОСКИЙ ЩУ.

2. ПОРШНЕВОЕ КОЛЬЦ.

3. ЗАЗОР В ЗАМКЕ КОЛЬЦА, КОТОРОЕ УСТАНОВЛЕНО В ЦИЛИНДРЕ В НИЖНЕЕ ПОЛОЖЕНИЕ

Измерение бокового зазора кольца в канавке ИЗМЕРЕНИЕ БОКОВОГО ЗАЗОРА КОЛЬЦА С ПОМОЩЬЮ ПЛОСКОГО ЩУПА

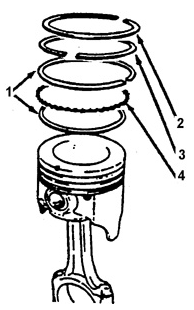

Поршень в сборе с шатуном

1. МАСЛОСЪЕМНОЕ КОЛЬЦ.

2. ВЕРХНЕЕ КОМПРЕССИОННОЕ КОЛЬЦ.

3. НИЖНЕЕ КОМПРЕССИОННОЕ КОЛЬЦ.

4. РАСШИРИТЕЛЬНОЕ КОЛЬЦО

Монтаж поршневого пальца

Расположение замков поршневых колец

1. ЗАМОК РАСШИРИТЕЛЬНОГО КОЛЬЦ.

2. ЗАМОК МАСЛОСЪЕМНОГО КОЛЬЦ.

3. ЗАМОК НИЖНЕГО КОМПРЕССИОННОГО КОЛЬЦ.

4. ЗАМОК ВЕРХНЕГО КОМПРЕССИОННОГО КОЛЬЦА

Монтаж поршня в цилиндр

1. МЕТКА НА ДНИЩЕ ПОРШНЯ ДОЛЖНА БЫТЬ ОБРАЩЕНА К ПЕРЕДНЕЙ ЧАСТИ ДВИГАТЕЛЯ.

Разобрат.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Снять поршневые кольца с помощью съемника. Демонтированные кольца не.

подлежат дальнейшему использованию..

2. Поместить поршень в сборе с шатуном в приспособление и выпрессовать.

поршневой палец, см. рис. Демонтаж поршневого пальца..

Очистит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Поршень, палец и шатун от.

– грязи.

– нагара.

– пленочных отложений. Канавки в поршне необходимо очистить до металла..

Пленочные отложения с поршневых пальцев удаляют после вымачивания их в.

жидкости для очистки карбюратора..

Предупреждение.

Во избежание отравлений следует избегать вдыхания паров и контакта.

растворителя с открытыми участками тела..

Не скрести юбку поршня..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Шатун..

1а. Наличие деформаций изгиба или кручения.

– Установить на шатун нижнюю крышку и затянуть шатунные болты номиналь ным.

моментом.

– Установить шатун в сборе на оправки и проверить его на наличие деформаций.

изгиба и кручения..

1б. Деформированные шатуны ремонту не подлежат, их необходимо заменить. Перед монтажом проверить форму нового шатуна..

1в. Посадочные места вкладышей в нижней головке шатуна на наличие следов износа и неровностей..

1г. Проверить шатунные болты на наличие остаточных деформаций растяжения,.

сравнив их по длине с новыми болтами..

1д. Проверить наличие задиров во втулке верхней головки шатуна..

2. Поршневой палец.

2а. Наличие задиров..

2б. Наличие выработки из-за неправильной установки..

2в. Посадку пальца во втулке шатуна и бобышках поршня..

3. Поршень.

3а. Наличие задиров на юбке..

3б. Наличие трещин..

3в. Повреждения стенок канавок для поршневых колец..

3г. Износ..

Измерит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Поршневые кольца..

1а. Подобрать комплект новых поршневых колец.

1б. Замерить плоским щупом зазор в замке кольца, рис. Измерение зазора в замке поршневого кольца. Установить кольцо в цилиндр на высоту, соответствующую.

нижней мертвой точке поршня. Для перемещения кольца использовать в качестве.

оправки поршень. Измерить зазор в замке кольца, рис. Измерение зазора в замке поршневого кольца. Если зазор меньше номинально го, осторожно обработать.

напильником стыковые поверхности кольца..

1в. Измерить боковой зазор компрессионного кольца. Вставить компрессионное.

кольцо в верхнюю канавку поршня и измерить плоским щупом боковой зазор, рис..

Измерение бокового зазора кольца в канавке. Если кольцо слишком высокое,.

попробовать подобрать подходящее кольцо. При необходимости обеспечить.

нормальную посадку кольца в канавке следует довести высоту кольца до нужного.

размера шлифованием. Доводку кольца выполняют наждачной бумагой с подложкой из стеклянной пластины..

Предупреждение.

Запрещено растачивать канавки в поршне. Крупные неровности в канавках следует осторожно удалить концом напильника..

Собрат.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Шатун с поршнем..

Предупреждение.

При сборке необходимо сориентировать поршень относительно шатуна так, чтобы.

метка на поршне (рис. Поршень в сборе с шатуном) располагалась с той стороны.

шатуна, которая обращена к передней части двигателя..

1а. Поместить поршень и шатун в винтовой пресс, рис. Монтаж поршневого пальца. 1б. Отрегулировать положение винта пресса..

1в. Смазать поршневой палец чистым моторным маслом..

1г. Запрессовать палец в поршень..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Свободное перемещение поршня относительно пальца..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Комплект маслосъемных колец.

– расширительное кольцо.

– нижнее маслосъемное кольцо.

– верхнее маслосъемное кольцо.

2. Верхнее и нижнее компрессионные кольца. Маркировка колец должна располагаться сверху..

Предупреждение.

Для монтажа колец на поршень использовать съемник или другие приспособления..

Не следует слишком сильно расширять кольца, так как это может привести к поломке кольца..

Для обеспечения надежного уплотнения газов в цилиндре необходимо развернуть.

кольца так, чтобы замки колец располагались определенным образом, рис..

Расположение замков поршневых колец..

3. Смазать зеркало цилиндра и поршневые кольца чистым моторным маслом..

4. Повернуть коленчатый вал в положение нижней мертвой точки..

5. Установить защитные резиновые трубки на шатунные болты..

6. Установить устройство для обжима поршневых колец, рис. Монтаж поршня в.

цилиндр..

7. Развернуть поршень в сборе с шатуном так, чтобы метка на днище поршня была обращена вперед. Вставить поршень в цилиндр..

Предупреждение.

Необходимо проявить осторожность при опускании поршня в цилиндр, чтобы не.

повредить нижней головкой шатуна шейку коленчатого вала..

8. Снять защитные резиновые трубки..

9. Установить вкладыши шатунного подшипника..

10. Закрепить крышку нижней головки шатуна..

Предупреждение.

Посадить на место крышку подшипника легкими ударами молотка. Не притягивать.

крышку болтами. Затянуть шатунные болты, затем отпустить на один оборот и.

затянуть требуемым моментом..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Нажать на шатун и сдвинуть его поочередно вперед и назад, чтобы проверить.

отсутствие заедания шатуна.
