ПОРЯДОК ВЫПОЛНЕНИЯ

Обтекатели буфера

Обтекатели буфера (модели выпуска с 08.89 г.) 1 – нижний обтекатель; 2 – задний обтекатель; 3 – винт; 4 – буфер

Крепление кронштейна

Крепление кронштейна переднего буфера 1 – лонжерон; 2, 3 – болты; 4 – кронштейн

Боковые направляющие

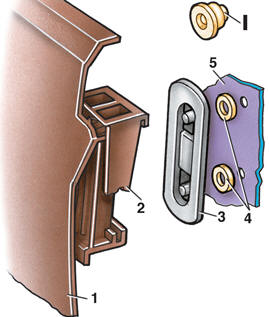

Боковые направляющие переднего буфера 1 – буфер; 2 – боковая опора; 3 – направляющая; 4 – шайба; 5 – кузов; I – направляющая на моделях выпуска до 08.1989 г.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодку с проводами указателей поворота, находящуюся у правого кронштейна буфера. 2. Снять шланги омывателей фар (если они были установлены). 3. Отвернуть обтекатели 1 и 2 (см. рис. Обтекатели буфера (модели выпуска с 08.89 г.) ) с обеих сторон автомобиля (на моделях выпуска с 08.1989 г.). 4. Отвернуть болты 2 и 3 (см. рис. Крепление кронштейна переднего буфера) с обеих сторон крепления кронштейнов 4 буфера к лонжеронам 1. 5. Снять буфер 1 (см. рис. Боковые направляющие переднего буфера), выдвигая его на себя из боковых направляющих 3. 6. Если с буфера будут сниматься кронштейны – предварительно промаркировать их взаимное положение.

Предупреждение С 8.89 г. изменена конструкция боковых направляющих (см. рис. Боковые направляющие переднего буфера).

Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить буфер, введя его в боковые направляющие 3.

2. Завернуть болты 2 и 3 (см. рис. Крепление кронштейна переднего буфера) с обеих сторон моментом 82 Н·м (8,2 кгс·м). Предупреждение Болты должны закручиваться только того же типа, что были установлены до разборки. 3. Протянуть колодку с проводами указателей поворота через отверстия в кронштейне буфера и присоединить ее к разъему. 4. Установить шланги омывателей фар (если имеются). 5. Установить обтекатели 1 и 2 (см. рис. Обтекатели буфера (модели выпуска с 08.89 г.)) с обеих сторон автомобиля (на моделях выпуска с 08.1989 г.).
