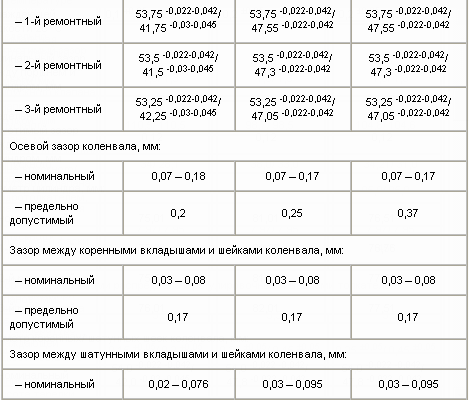

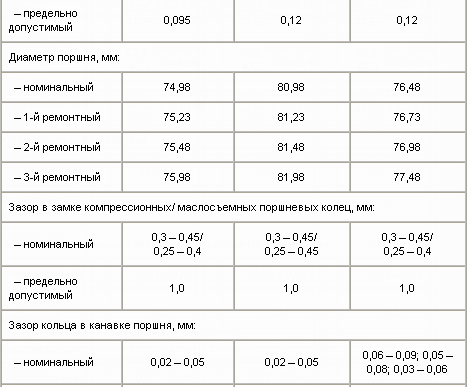

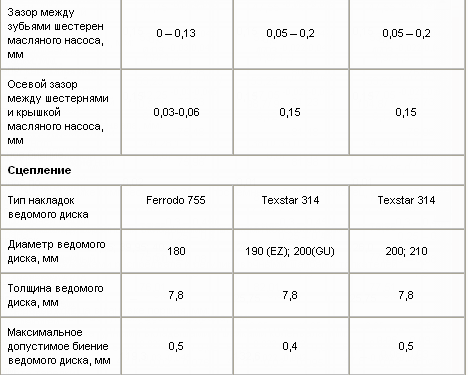

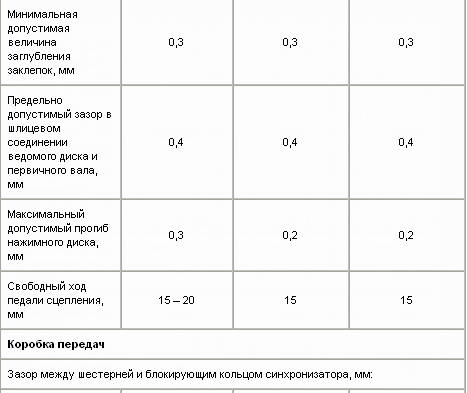

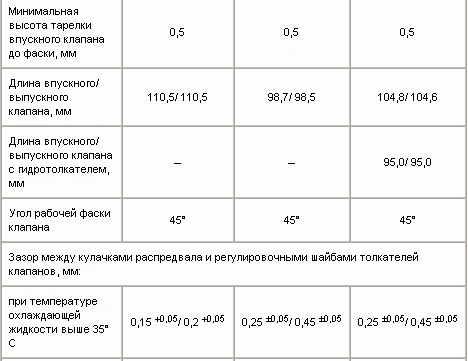

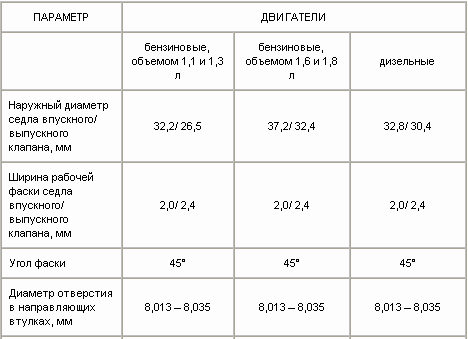

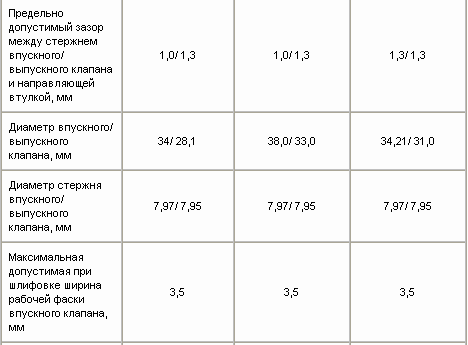

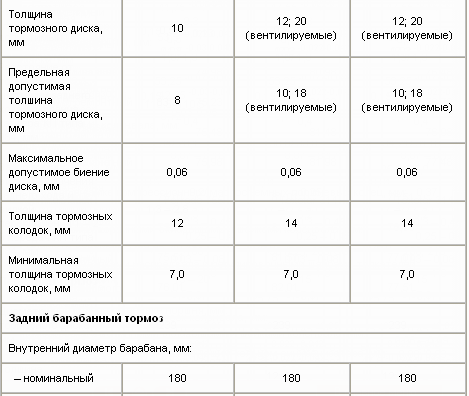

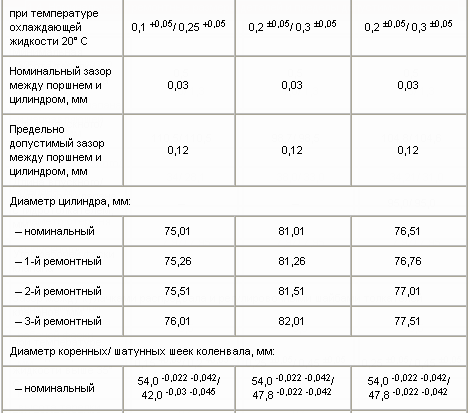

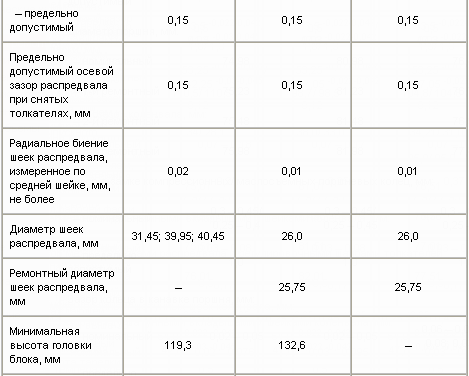

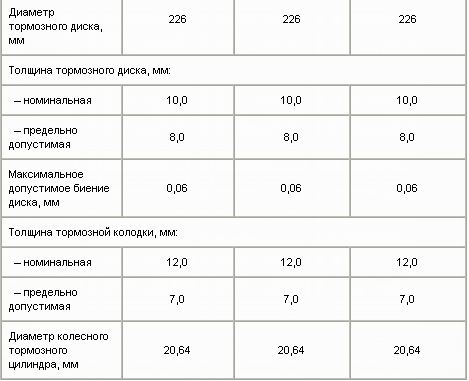

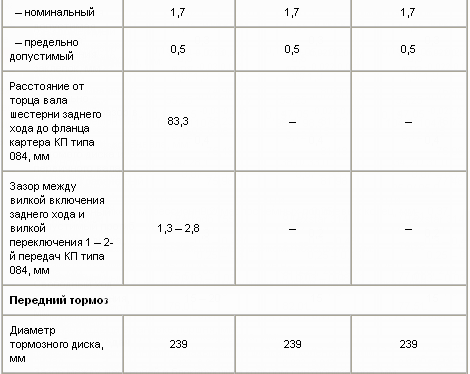

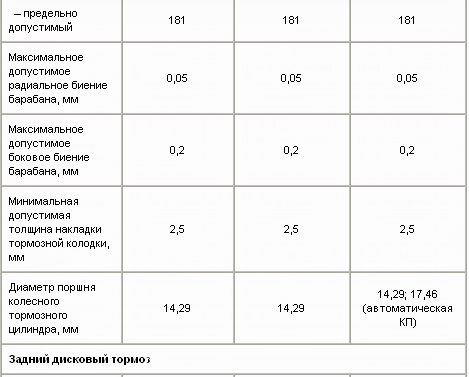

Volkswagen Golf: Номинальные и ремонтные размеры деталей и пределы допустимых износов
ПОРЯДОК ВЫПОЛНЕНИЯ
Свечи зажигания бензиновых двигателей VW Golf/ Jetta
ПОРЯДОК ВЫПОЛНЕНИЯ
ДВИГАТЕЛЬ | BOSCH | BERU | CHAMPION | ИСКРОВОЙ ПРОМЕЖУТОК, ММ |
Golf/ Jetta выпуска до 08.1985 г | ||||
HZ, MH, GE, NU, HZ (впр), RC (впр), SC (впр) | W7DTC | 14-7DTU | N7BYC | 0,7 – 0,9 |
EZ (до 12.1984) | W8DC | 14-8DU | N9YC | 0,6 – 0,8 |
EZ (с 01.1985) | W7DC; W8DTC | 14-7DU | N7YC | 0,7 – 0,9 |
GU | W6DCO | 16-6DU | N79Y | 0,8 – 0,9 |
GX | W7DTC | 14-7DTU | N7BYC | 0,7 – 0,9 |
EV | W6DO | 14-6DU | N7YCX | 0,8 – 0,9 |
HT | W7DTC | 14-7DTU | N7BYC | 0,7 – 0,9 |
Golf/ Jetta выпуска с 09.1985 г | ||||
HZ, MH, G2, NU, HZ (впр), RC (впр), SC (впр) | W7DTC | 14-7DTU | N7BYC | 0,7 – 0,9 |
PN | W8DTC | 14-8DTU | N9BYC4 | 0,9 – 1,1 |
RH, GU, GX, RD, RG, EV, RP | W7DTC | 14-7DTU | N7BYC | 0,7 – 0,9 |
RH | W7DCO | 14-7DUO | N7ICX | 0,7 – 0,8 |
RF, EZ,ABN, R | W8DTC, W8DCO | 14-8DTU, 14-8DUO | N9BYC4, N9ICX | 0,9 – 1,1 0,7 – 0,8 |
PF, PB, RV | W7DTO, W7DCO | 14-7DTU, 14-7DUO | N7BYC, N7ICX | 0,7 – 0,9 0,7 – 0,8 |
KR | F6DTC | 14F-6DTU | C6BYC | 0,7 – 0,9 |
PL | F6DTC, F6DSR | 14F-6DTU, 14F-6DSR | C6BYC | 0,7 – 0,9 |
1P | W7DTC, W7DCO | 14-7DTU, 14-7DUO | N7BYC N7YCX | 0,7 – 0,9 0,7 – 0,8 |
1H, PG | W6DPO | – | – | 0,6 – 0,7 |
Тарировочные данные карбюраторов
ПОРЯДОК ВЫПОЛНЕНИЯ
Карбюратор Pierburg/ Solex 1В3
Диаметр диффузора, мм 23 Главный топливный жиклер 105 Воздушный жиклер
57,5 Топливный жиклер холостого хода 50 Воздушный ...
Значение момента зажигания для двигателей рабочим объемом 1,6 и 1,8 л
ПОРЯДОК ВЫПОЛНЕНИЯ
Двигатель
Момент опережения зажигания, °
Частота вращения, мин–1
EZ (до 12.1984)
18 ± 1 перед ВМТ
950 ± 50
EZ (с 01.1985)
18 ± 1 перед ...
