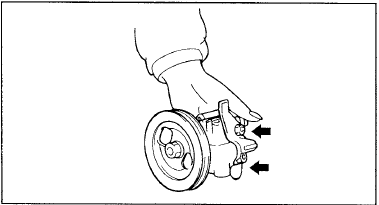

1. Снимите соединительный фланец впускного шланга и кольцевую прокладку с насоса

1. Снимите соединительный фланец впускного шланга и кольцевую прокладку с насоса гидроусилителя.

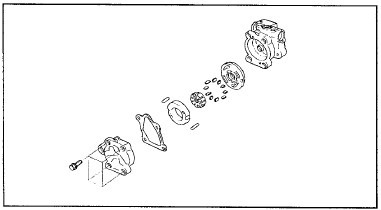

2. Ослабьте четыре болта крепления и снимите крышку насоса гидроусилителя.

3. Снимите кулачковую шайбу.

4. Снимите ротор и лопасти.

5. Снимите боковую пластину.

5. Снимите боковую пластину.

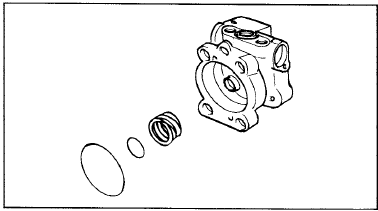

6. Снимите внутренную и внешнюю кольцевые прокладки.

7. Снимите пружину боковой пластины.

7. Снимите пружину боковой пластины.

ПРИМЕЧАНИЕ

При сборке насоса установите новую прокладку крышки насоса и новые кольцевые прокладки.

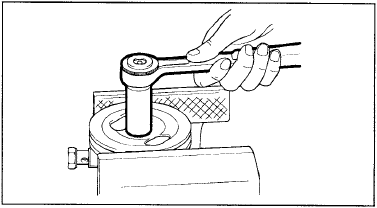

8. Зажмите шкив привода насоса в тисках, отверните гайку крепления и снимите

8. Зажмите шкив привода насоса в тисках, отверните гайку крепления и снимите пружинную шайбу.

9. Снимите шкив с вала привода насоса.

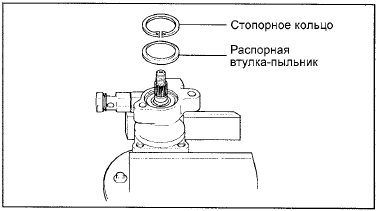

10. Снимите стопорное кольцо с помощью съемника стопорных колец, затем снимите

10. Снимите стопорное кольцо с помощью съемника стопорных колец, затем снимите распорную втулкупыльник.

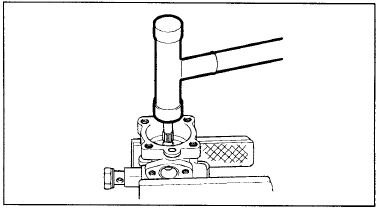

11. Легкими ударами пластикового молотка со стороны ротора выбейте вал привода

11. Легкими ударами пластикового молотка со стороны ротора выбейте вал привода насоса.

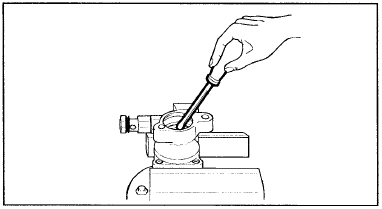

12. С помощью отвертки извлеките сальник из корпуса насоса гидроусилителя.

12. С помощью отвертки извлеките сальник из корпуса насоса гидроусилителя.

ПРИМЕЧАНИЕ

При сборке насоса всегда устанавливайте новый сальник.

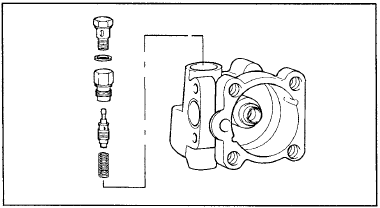

13. Снимите штуцер с корпуса насоса гидроусилителя, затем извлеките клапан регулирования расхода жидкости и пружину клапана.

14. Снимите кольцевую прокладку со штуцера.

14. Снимите кольцевую прокладку со штуцера.

ВНИМАНИЕ

Не разбирайте клапан регулирования расхода жидкости.
