ОБЩИЕ СВЕДЕНИЯ

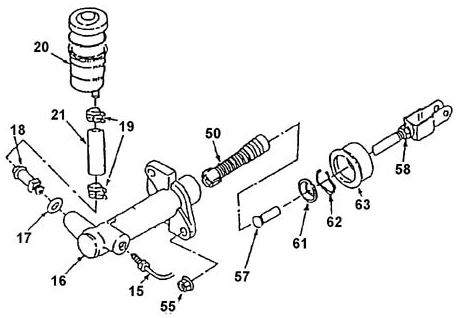

Главный цилиндр сцепления

15. ТРУБОПРОВО.

16. ГЛАВНЫЙ ЦИЛИНД.

17. МЕДНАЯ ШАЙБ.

18. ШТУЦЕР ШЛАНГ.

19. ПРУЖИННЫЙ ХОМУ.

20. БАЧО.

21. ШЛАНГ.

50. ПОРШЕНЬ В СБОР.

55. ГАЙК.

57. ШТО.

58. КОНТРГАЙК.

61. УПОРНОЕ КОЛЬЦ.

62. ФИКСАТОР УПОРНОГО КОЛЬЦ.

63. ЧЕХОЛ

Демонтаж фиксатора упорного кольца m главного цилиндра

Демонтаж главного цилиндра сцепления

15. ТРУБОПРОВО.

16. ГЛАВНЫЙ ЦИЛИНД.

19. ПРУЖИННЫЙ ХОМУ.

20. БАЧО.

55. ГАЙК.

57. ШТОК

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Перед отсоединением шланга от гласного цилиндра следует откачать тормозную жидкость из бачка..

2. Снять пружинный хомут 19 и отсоединить шланг 21 от главного цилиндра..

3. С помощью гаечного ключа вывернуть штуцер трубопровода 15 из корпуса тайного цилиндра..

4. Отсоединить шток 57 главного цилиндра от педали сцепления. Перед этим.

необходимо снять возвратную пружину 27, зажим 26 и вынуть палец

25..

5. Вывернуть два болта крепления главного цилиндра и снять его в направлении.

моторного отсека..

Разобрат.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Снять чехол и вынуть фиксатор упорного кольца (использовать щипцы съемник).

2. Вынуть шток и поршень 50 в сборе..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Состояние внутренней поверхности главного цилиндра и поршня (наличие следов износа или дефектов)..

Предупреждение.

До демонтажа с автомобиля необходимо проверить функционирование главного.

цилиндра. Если цилиндр работает ненормально или работа его сопровождает ся.

писком, следует заменить главный цилиндр в сборе..

2. Проверить состояние уплотнительной манжеты (наличие следов износа или.

дефектов) и ее посадку в канавке поршня. При износе или повреждении манжеты.

рабочая жидкость будет вытекать из цилиндра..

3. Проверить состояние штока. Изношенный или дефектный шток следует заменить. Собрат.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Смазать свежей тормозной жидкостью внутреннюю поверхность глазного цилиндра и уплотнительную манжету..

2. Вставить в цилиндр поршень 50 в сборе..

3. Надеть на шток упорное кольцо..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Установить главный цилиндр на место. Завернуть крепежные болты и контргайку

58..

2. С помощью гаечного ключа вдернуть в главный цилиндр штуцер трубопровода 15.

3. Присоединить к главному цилиндру шланг 21 и закрепить его хомутом

19..

4. Вставить палец 25, зафиксировать его зажимом 26, затем соединить шток с педалью.

сцепления

30. Установить возвратную пружину

27..

Предупреждение.

Перед сборкой смазать консистентной смазкой соедини тельные детали штока и.

педали..

5. Удалить воздух из гидропривода сцепления, отрегулировать ход педали и довести уровень рабочей жидкости в бачке до нормы.
