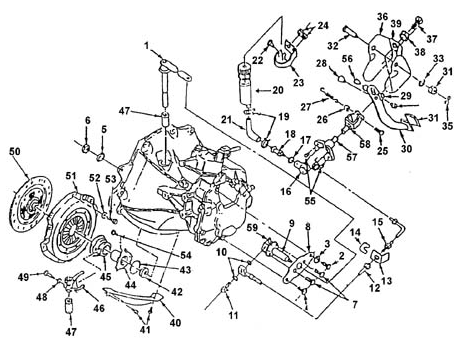

Сцепление с гидравлическим приводом

1. ВАЛИК С РЫЧАГОМ ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИ.

2. БОЛ.

3. ПРУЖИННАЯ ШАЙБ.

4. БОЛ.

5. ПЛОСКАЯ ШАЙБ.

6. ГАЙК.

7. БОЛ.

8. КРОНШТЕЙН РАБОЧЕГО ЦИЛИНДР.

9. РАБОЧИЙ ЦИЛИНД.

10. МЕДНАЯ ШАЙБ.

11. БОЛ.

12. ШЛАНГ С НАКОНЕЧНИКАМ.

13. КРОНШТЕЙ.

14. ЗАЖИ.

15. ТРУБОПРОВО.

16. ГЛАВНЫЙ ЦИЛИНД.

17. МЕДНАЯ ШАЙБ.

18. ШТУЦЕР ШЛАНГ.

19. ПРУЖИННЫЙ ХОМУ.

20. БАЧО.

21. ШЛАН.

22. БОЛ.

23. КРОНШТЕЙН БАЧК.

24. ГАЙК.

25. ПАЛЕ.

26. ЗАЖИ.

27. ВОЗВРАТНАЯ ПРУЖИН.

28. ВТУЛК.

29. ОГРАНИЧИТЕЛЬ ХОДА ПЕДАЛИ (ВЕРХНИЙ.

30. ПЕДАЛЬ СЦЕПЛЕНИЯ.

31. НАКЛАДКА ПЕДАЛ.

32. ОС.

33. ШАЙБ.

34. ГАЙК.

35. ПРУЖИННЫЙ ШПЛИН.

36. КРОНШТЕЙН ПЕДАЛ.

37. БОЛ.

38. КОНТРГАЙК.

39. ФЛАНЕ.

40. ПОДДО.

41. БОЛ.

42. УПЛОТНЕНИЕ ПЕРВИЧНОГО ВАЛ.

43. УПЛОТНИТЕЛЬНОЕ КОЛЬЦ.

44. НАПРАВЛЯЮЩАЯ ВТУЛКА ВЫЖИМНОГО ПОДШИПНИК.

45. ВЫЖИМНОЙ ПОДШИПНИ.

46. ВИЛК.

47. ВТУЛК.

48. ШАЙБ.

49. БОЛ.

50. ВЕДОМЫЙ ДИС.

51. КОЖУХ СЦЕПЛЕНИЯ С НАЖИМНЫМ ДИСКОМ И ПРУЖИНО.

52. ШАЙБ.

53. БОЛ.

54. БОЛТ ВТУЛК.

55. ГАЙК.

56. ВТУЛК.

57. ШТО.

58. КОНТРГАЙК.

59. КЛАПАН ДЛЯ УДАЛЕНИЯ ВОЗДУХА

Удаление воздуха из гидропривода сцепления

9. РАБОЧИЙ ЦИЛИНД.

59. КЛАПАН ДЛЯ УДАЛЕНИЯ ВОЗДУХА

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. После завершения ремонта и сборки гидравлического привода необходимо удалить из него воздух..

2. В процессе прокачки гидропривода для удаления воздуха необходимо поддерживать в бачке уровень рабочей жидкости не ниже метки MIN..

3. Надеть на клапан выпуска воздуха конец винилового шланга. Другой конец шланга опустить в прозрачную емкость, наполови ну заполненную тормозной жидкостью..

4. Несколько раз медленно нажать на педаль сцепления..

5. При нажатой педали сцепления частично отвернуть клапан для выпуска воздуха. После прекращения вытекания жидкости из шланга, надетого на клапан, завернуть клапан..

6. Повторить операции 4 и 5 несколько раз, пока пузырьки воздуха не перестанут выходить вместе с рабочей жидкостью..

7. После завершения прокачки гидроприво да долить в бачок тормозную жидкость и довести ее уровень до метки МАХ.
