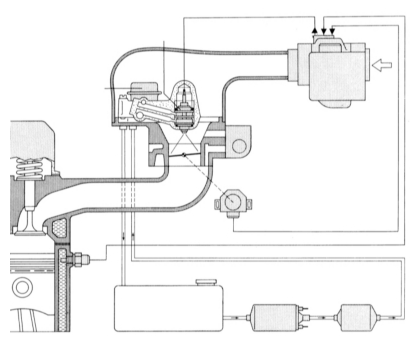

Функциональная схема системы впрыска Mono-Motronic

На рисунке показана впрыскная форсунка (2) с еще подключенным штекером (1), извлеченная из гнезда (3) блока приготовления горючей смеси. Сбоку на клапане видно топливное ситечко.

Разобранный регулятор давления:

1 – крышка;
2 – пружина;
3 – мембрана;
4 – опорная поверхность.

Регулятор положения дроссельной заслонки (1) можно снимать отдельно. Это необходимо, если неисправен приводной толкатель выключателя сигнала холостого хода (2). Позиция (3) обозначает упорный болт дроссельной заслонки.

Потенциометр дроссельной заслонки устанавливается и регулируется на заводе и его нельзя разбирать. Мы его только сняли, для того чтобы показать вам скользящие контакты и проводящие дорожки. В случае неисправности следует заменить блок приготовления горючей смеси.
