Volkswagen Golf: Электродвигатель стеклоочистителя - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Электродвигатель стеклоочистителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Стеклоочиститель

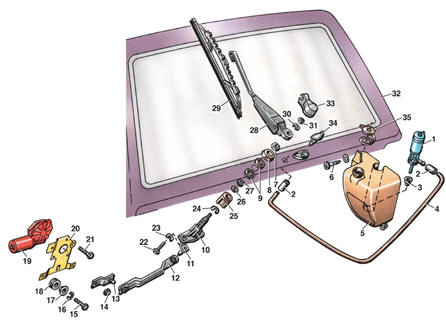

Стеклоочиститель стекла двери задка 1 – электродвигатель с насосомомывателя; 2 – хомут; 3 – втулка; 4 – шланг; 5 – бачок; 6 – винт; 7 – гайка; 8 – уплотнитель; 9 – шайба; 10 – корпус валика; 11 – валик с поводком; 12 – тяга; 13 – рычаг электродвигателя; 14 – гайка; 15 – болт; 16 – пружинная шайба; 17 – распорная втулка; 18 – резиновая втулка; 19 – электродвигатель с редуктором; 20 – кронштейн; 21 – болт; 22 – болт; 23 – пружинная шайба; 24 – пружинная шайба; 25 – втулка; 26 – шайба; 27 – стопорное кольцо; 28 – рычаг щетки; 29 – щетка; 30 – пружинная шайба; 31 – гайка; 32 – дверь задка; 33 – декоративный колпак; 34 – жиклер омывателя; 35 – пробка бачка

Установка рычага

Установка рычага электродвигателя стеклоочистителя стекла двери задка 1 – кронштейн; 2 – электродвигатель; 3 – рычаг

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Открыть дверь задка. 3. Снять обивку с двери задка. 4. Отсоединить провода от электродвигателя 19. 5. Снять тягу 12 с рычага 13 электродвигателя. 6. Отвернуть три болта 15 крепления кронштейна 20. 7. Снять кронштейн 20 с электродвигателем. 8. Отвернуть гайку 14 на валу электродвигателя. 9. Снять рычаг 13 электродвигателя. 10. Отвернуть три болта крепления электродвигателя к кронштейну. 11. Снять электродвигатель 19 с кронштейна 20. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить электродвигатель 19 на кронштейн 20 и закрутить три болта 21. 2. Установить рычаг 13 в положение, показанное на рис. Установка рычага электродвигателя стеклоочистителя стекла двери задка, и закрутить гайку 14 (см. рис.

Стеклоочиститель стекла двери задка). 3. Установить кронштейн 20 с электродвигателем в дверь 32 задка. 4. Закрутить болты 15. 5. Установить тягу 12 на палец рычага 13. 6. Присоединить провода к электродвигателю 19. 7. Установить обивку на дверь задка. 8. Присоединить провода к «минусовой» клемме аккумуляторной батареи. 9. Проверить работу стеклоочистителя.
