Volkswagen Golf: Дверные ручки
ПОРЯДОК ВЫПОЛНЕНИЯ

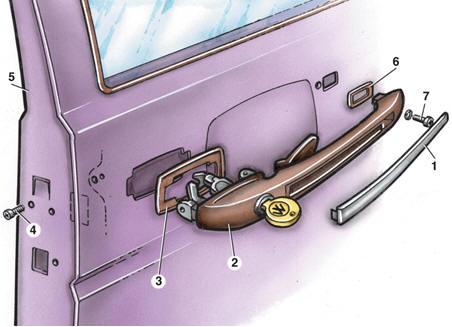

Дверная ручка 1 – накладка; 2 – ручка; 3, 6 – прокладки; 4, 7 – винты; 5 – дверь
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подцепить отверткой накладку 1 и снять ее. 2. Отвернуть винты 4 и 7. 3. Снять ручку 2 вместе с прокладками 3 и 6, вынимая ее в сторону передней части автомобиля. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить дверную ручку 2 вместе с прокладками 3 и 6. 2. Закрутить винты 4 и 7. 3. Проверить работу ручки и замка. 4. Установить накладку 1, вставив сначала ее переднюю часть в ручку 2.
Декоративные накладки водостоков крыши
ПОРЯДОК ВЫПОЛНЕНИЯ
Декоративная
накладка водостоков крыши 1 – наружная кромка; 2 – держатель; 3 – пистон; 4
– приспособление; 5 – декоративная накладка
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Вытянуть н ...
Наружный замок двери
ПОРЯДОК ВЫПОЛНЕНИЯ
Наружный замок
двери а – вид с установленным поводком; б – вид со снятым поводком; 1 – винт;
2 – поводок; 3 – пружина; 4 – выключатель замка; 5 – дверная ручка
Снятие ПОРЯД ...
