ПОРЯДОК ВЫПОЛНЕНИЯ

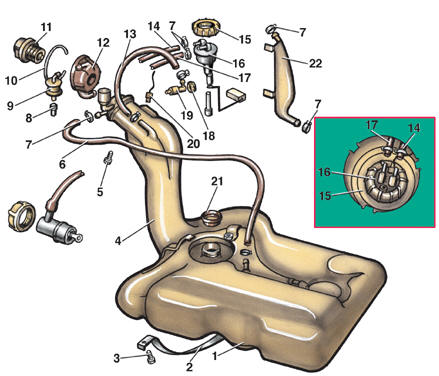

Топливный бак 1 – топливный бак; 2 – хомут крепления топливного бака; 3 – болт крепления топливного бака; 4 – наливная труба; 5 – болт крепления наливной трубы; 6 – шланг вентиляции топливного бака; 7 – хомут; 8 – втулка; 9 – гравитационный клапан; 10 – распорное кольцо; 11 – пробка топливного бака; 12 – уплотнитель заливной горловины; 13 – шланг; 14 – трубка обратного слива топлива; 15 – гайка крепления датчика; 16 – датчик уровня топлива; 17 – топливопровод к топливному насосу; 18 – гайка крепления клапана; 19 – воздушный клапан; 20 – провод от заливной трубы на «массу»; 21 – уплотнительное кольцо; 22 – расширительный бачок

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи. 2. Вынуть коврик пола багажника и снять крышку, закрывающую датчик уровня топлива. 3. Отсоединить от датчика 16 соединительную колодку с проводами.

4. Отсоединить шланги 14 и 17 от датчика 16. 5. Отвернуть гайку 15 и вынуть из топливного бака датчик 16. 6. Снять уплотнительное кольцо 21. 7. Установить датчик 16 с новым уплотнительным кольцом 21. Повернуть датчик так, чтобы совместились метки на датчике и топливном баке. 8. Завернуть гайку 15. 9. Подсоединить к датчику шланги 14 и 17. 10. Подсоединить электрическую соединительную колодку. 11. Установить крышку в полу багажника и коврик пола багажника.
