ОБЩИЕ СВЕДЕНИЯ

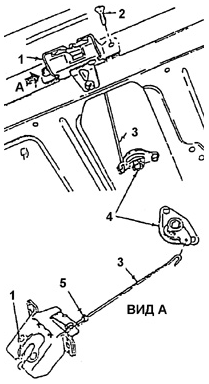

Замок задней двери (кузов хетчбек)
Замок задней двери (кузов хетчбек)

1. ЗАМОК В СБОР.

2. ВИНТ (2 ШТ..

3. ТЯГА ЗАМК.

4. ЦИЛИНДР ЗАМКА В СБОР.

5. ЗАЖИМ-УСПОКОИТЕЛЬ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Пластмассовые зажимы и панель отделки задней двери..

2. Два винта крепления замка..

3. Две гайки крепления цилиндра замка..

4. Зажимы-успокоители с тяги замка..

5. Отсоединить тягу от замка и снять цилиндр замка в сборе..

6. Замок из задней двери..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Замок в заднюю дверь..

2. Присоединить тягу к замку и установить цилиндр замка..

3. Зажим-успокоитель на тягу замка..

4. Развернуть цилиндр замка и навернуть 2 крепежные гайки. Затянуть гайки крепления.

цилиндра замка моментом 15 Нм..

5. Два винта крепления замка..

6. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.

Запорный пале.

ОБЩИЕ СВЕДЕНИЯ

Запорный палец замка задней двери (кузов хетчбек.
Запорный палец замка задней двери (кузов хетчбек.



1. ЗАПОРНЫЙ ПАЛЕ.

2. ВИНТЫ (2 ШТ.)

Положение запорного пальца регулируется по высоте для обеспечения нормальной.

работы замка задней двери.

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Два винта крепления запорного пальца..

2. Запорный палец с автомобиля..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Запорный палец на автомобиль. Ввернуть 2 крепежных винта..

2. Проверить работу замка задней двери и положение задней двери относительно.

проема кузова. При необходимости отрегулировать.

Цилиндр замк.

ОБЩИЕ СВЕДЕНИЯ

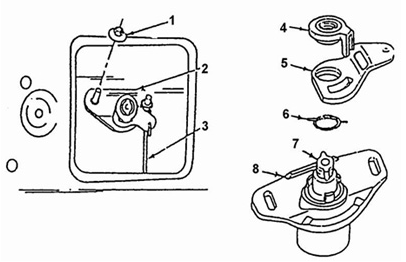

Цилиндр замка в сбор.
Цилиндр замка в сбор.



1. ГАЙКА (2 ШТ..

2. ЦИЛИНДР ЗАМКА В СБОР.

3. ТЯГ.

4. КОЛЬЦО С ВЕДУЩИМ ПОВОДКО.

5. КРОНШТЕЙ.

6. ВОЗВРАТНАЯ ПРУЖИН.

7. ЦИЛИНДР ЗАМК.

8. КОРПУС ЗАМКА

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Пластмассовые зажимы и панель отделки задней двери..

2. Две гайки крепления цилиндра замка..

3. Отсоединить тягу от цилиндра замка и снять цилиндр замка в сборе..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Цилиндр замка на заднюю дверь. Присоединить тягу замка..

2. Навернуть две гайки крепления цилиндра замка..

3. Панель отделки задней двери, закрепив ее пластмассовыми зажимами.
