ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА
ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА (A/C RELAY)

При включении кондиционера (положение выключателя "ON") на электронный блок управления двигателем передается сигнал (напряжение аккумуляторной батареи).

При поступлении сигнала о включении кондиционера электронный блок управления двигателем приводит в действие сервопривод регулятора оборотов холостого хода (ISA) и переключает встроенный силовой транзистор в положение "ON" (ВКЛ).

В результате ток подается на обмотку реле электромагнитной муфты компрессора кондиционера, контакты которого замыкаются и электромагнитная муфта компрессора приводится в действие.

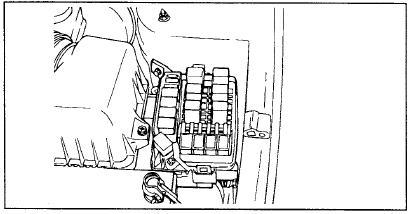

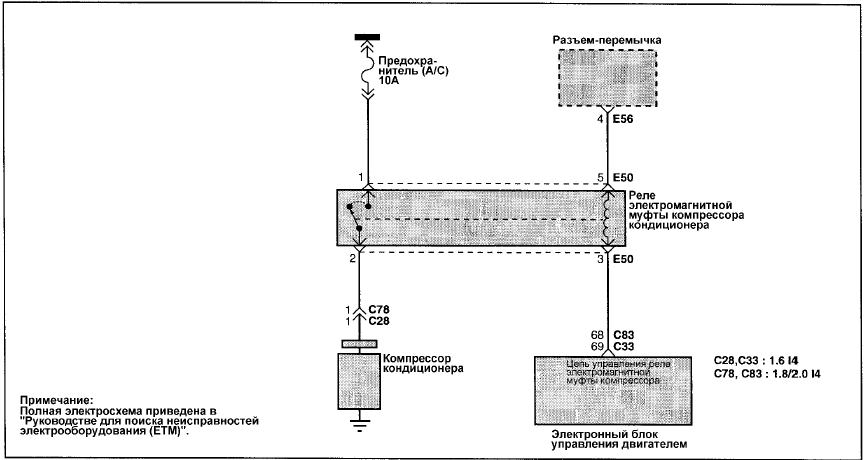

ЭЛЕКТРОСХЕМА - ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА И РЕЛЕ ЭЛЕКТРОМАГНИТНОЙ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА (A/C RELAY)

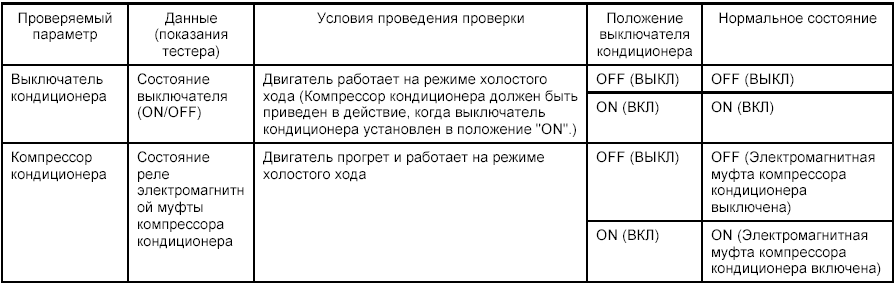

ПРОВЕРКА С ПОМОЩЬЮ ТЕСТЕРА HI-SCAN (PRO)

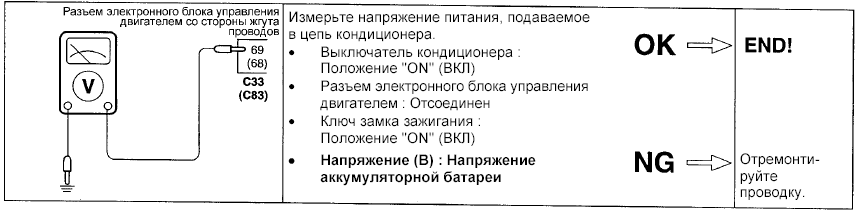

ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ

ПРОВЕРКА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ Смотрите ГЛАВУ HA "ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ" - "Технические операции на автомобиле".

    Цепь "Массы" электронного блока управления двигателем
    ЦЕПЬ "МАССЫ" ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Проверьте состояние цепи соединения с "массой" для электронного блока управления двигателем. ЦЕПЬ "МАССЫ&qu ...

    Электромагнитный клапан продувки адсорбера (EVAP SOLENOID VALVE)
    ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ПРОДУВКИ АДСОРБЕРА (EVAP SOLENOID VALVE) Электромагнитный клапан продувки адсорбера работает в широтно-импульсным режиме управления потоком воздуха для продувки адсорбера ...
