ОБЩИЕ СВЕДЕНИЯ

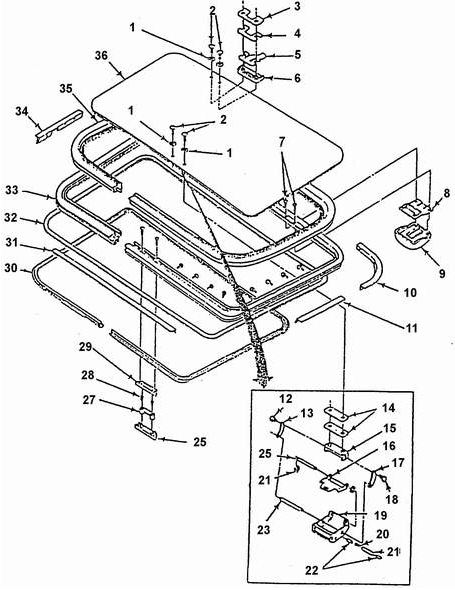

Вентиляционный люк

1. ШАЙБ.

2. ВИНТ.

3. НАКЛАДК.

4. ПРОМЕЖУТОЧНАЯ ПЛАСТИН.

5. ЛАПК.

6. ДЕРЖАТЕЛ.

7. ВИНТ.

8. ПЕТЛ.

9. КРЫШКА ПЕТЛ.

10. ДЕРЖАТЕЛЬ РАМК.

11. ДЕРЖАТЕЛЬ РАМК.

12. ЗАКЛЕПК.

13. ПЕТЛ.

14. ПРОМЕЖУТОЧНАЯ ПЛАСТИН.

15. ПРОМЕЖУТОЧНАЯ ПЛАСТИН.

16. ЗАЩЕЛКА ПЕТЛ.

17. ПЕТЛ.

18. ЗАКЛЕПКА.

19. РУКОЯТК.

20. ПРУЖИН.

21. ВТУЛК.

22. ОС.

23. ОС.

24. ЗАЖИ.

25. ОС.

26. ПЛАСТИНА ДЕРЖАТЕЛ.

27. ДЕРЖАТЕЛЬ КНОПК.

20. ПРУЖИН.

29. ДЕРЖАТЕЛ.

30. ОКАНТОВК.

31. ДЕРЖАТЕЛЬ ГАЙК.

32. УПЛОТНИТЕЛЬНАЯ ПРОКЛАДК.

33. РАМК.

34. ДЕРЖАТЕЛЬ РАМК.

35. УПЛОТНИТЕЛ.

36. СТЕКЛЯННАЯ ПАНЕЛЬ

Вентиляционный люк открывается при нажатии на рукоятку запора вперед и.

фиксируется в открытом положении нажатием на рукоятку вверх. Предусмотрено одно фиксированное положение открытого люка с приподнятой на 40 мм задней кромкой. Люк может быть демонтирован с автомобиля. Для этого следует сначала открыть люк. Затем нажать на две лапки фиксаторов и приподнять слегка люк того, чтобы.

отсоединить передние шарнирные петли..

Для того чтобы установить стеклянный люк на место, необходимо выполнить.

следующие операции. Поставить люк в вертикальное положение передней кромкой на середину уплотнителя. Совместить петли, закрепленные на стекле, с.

соответствующими пазами в проеме крыши. При застревании петли в прорези проема крыши, необходимо повторить монтаж заново. Вставить выступ защелки в гнездо для фиксации люка. Повернуть рукоятку запора вниз для полного запирания люка..

Использование силиконовой смазки продлевает срок службы уплотнения и улучшает его.

герметичность. Уплотнитель следует смазывать один раз в шесть недель..

Регулировка положения стекла для обеспечения надежного контакта по контуру.

уплотнителя достигается с помощью добавления или удаления прокладок запорного устройства.
