Toyota Corolla: Суппорт задних дисковых тормозов - Тормозная система - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Суппорт задних дисковых тормозов

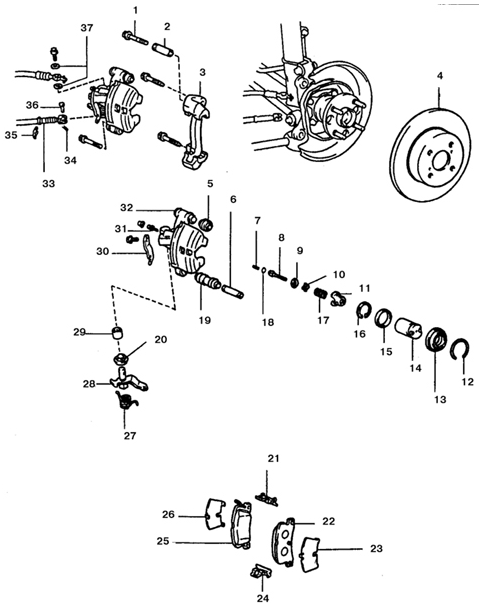

Элементы суппорта задних дисковых тормозов
Элементы суппорта задних дисковых тормозов
1. Болт
2. Втулка
3. Держатель колодок
4. Тормозной диск
5. Чехол болта
6. Втулка
7. Распрока ручного тормоза
8. Регулировочны болт
9. Ограничитель хода регулировочного болта
10. Упор пружинки
11. Крепление пружинки
12. Крепежное кольцо
13. Чехол цилиндра
14. Поршень
15. Уплотнение поршня
16. Разрезное стопорное кольцо
17. Пружинка
18. Уплотнительное кольцо
19. Пылезащитный чехол
20. Чехол коленчатого рычага ручного тормоза
21. Крепежная пластинка тормозной колодки
22. Тормозная колодка
23. Противошумовая прокладка
24. Крепежная пластинка тормозной колодки
25. Тормозная колодка (с индикатором износа)
26. Противошумовая прокладка
27. Торсионная пружина
28. Коленчатый рычаг ручного тормоза
29. Игольчатый подшипник
30. Крепежный кронштейн тросика ручного тормоза
31. Клапан выпуска воздуха
32. Суппорт тормоза
33. Тросик ручного тормоза
34. Чека
35. Зажим
36. Штифт
37. Прокладка

* Пыль, образовавшаяся в результате износа тормозных колодок, содержит асбест, опасный для здоровья. Не сдувайте его при помощи сжатого воздуха и не вдыхайте.

* Запрещается использовать растворители на основе бензина для очистки механизма тормозов. Используйте только специальное чистящее средство для механизма тормозов.

* Если необходимо провести переборку суппорта (обычно из-за утечки тормозной жидкости) предварительно узнайте цену запасных частей или стоимость уже восставленного или нового суппорта. Перед началом переборки приобретите ремонтный набор. Всегда ремонтируйте оба суппорта вместе – никогда не ремонтируйте только один из них.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите гайки крепления колес, поднимите заднюю часть автомобиля и установите его на опорах. Снимите колесо.
2. Открутите болт и отсоедините тормозной шланг от суппорта. Закройте отверстие шланга при помощи отрезка резинового шланга подходящего диаметра для предотвращения попадания грязи и влаги в тормозную систему, а также для уменьшения потерь тормозной жидкости.
3. Отсоедините тросик ручного тормоза от суппорта, достав чеку и штифт, при этом надавите на коленчатый рычаг ручного тормоза. Снимите крепежный зажим оплетки тросика и снимите тросик.
4. Снимите суппорт, руководствуясь инструкциями, приведенными в подразделе 9.3 (снятие суппорта является частью операции по замене тормозных колодок).

Переборка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для переборки суппорта выдавите втулки из ушек суппорта и снимите пылезащитные чехлы и чехлы болтов с обеих сторон суппорта.
2. При помощи отвертки снимите крепежное кольцо чехла цилиндра и чехол.
3. При помощи плоскогубцев с тонкими губками, которые необходимо вставить в канавки на поверхности поршня, поверните поршень против часовой стрелки и достаньте его из суппорта.
4. Осмотрите поверхность поршня и стенок цилиндра суппорта. Если они поцарапаны, на них есть следи коррозии или износа, замените суппорт вместе с поршнем.
5. Если эти элементы в хорошем состоянии, снимите уплотнение поршня с цилиндра
суппорта при помощи деревянного или пластикового инструмента. Металлические инструменты могут повредить поверхность цилиндра.
6. Переборка ручного тормоза и элементов саморегулирующегося механизма не рекомендуется, так как для этого необходимо наличие специальных инструментов и многие запасные части не продаются по отдельности. Проверьте работу регулировочного механизма, нажав на коленчатый рычаг ручного тормоза рукой, и, проверив, чтобы регулировочный болт двигался равномерно. Если какой-либо из элементов регулировочного механизма неисправен, замените суппорт.
7. Очистите все элементы при помощи чистящей жидкости для механизма тормозов.
8. Для сборки суппорта необходимо приобрести ремонтный комплект.
9. Опустите новое уплотнение поршня в тормозную жидкость и установите его в цилиндр суппорта.
10. Опустите новый поршень в тормозную жидкость и установите его на регулировочный болт в цилиндре суппорта. При помощи плоскогубцев с тонкими губками, которые необходимо вставить в стопорные канавки поршня, поворачивайте поршень по часовой стрелке до тех пор, пока он не станет вращаться свободно, затем совместите стопорные канавки с выступом на суппорте.
Установите новый пылезащитный чехол поршня и крепежное кольцо.
Смажьте втулки силиконовой смазкой (должна быть включена в ремонтный комплект) и установите их в ушки суппорта. Установите пылезащитные чехлы и чехлы болтов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка суппорта проводится в обратном порядке снятия. Не забудьте заменить медные уплотнительные шайбы (прокладки) на соединении тормозного шланга (новые шайбы обычно включены в ремонтный набор).
2. Прокачайте контур тормозной системы, руководствуясь инструкциями (см. подраздел 9.12). Проверьте, чтобы соединения тормозных шлангов не протекали. Проверьте работу тормозов перед началом нормальной эксплуатации автомобиля.
