Toyota Corolla: Снятие головки цилиндров - Дизельный двигатель - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Снятие головки цилиндров

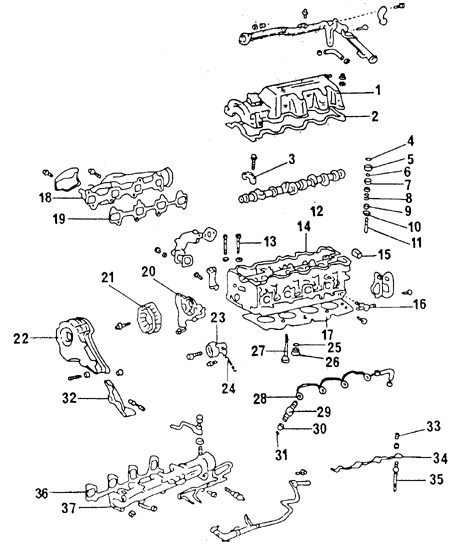

Монтажный чертеж головки цилиндров
Монтажный чертеж головки цилиндров
1. Крышка головки цилиндров
2. Прокладка крышки
3. Крышка подшипника
распроеделительного вала
4. Компенсационная шайба
5. Толкатель клапана
6. Сухари клапана
7. Чашка пружины клапана
8. Пружина клапана
9. Маслоотражательный колпачок стержня клапана
10. Упор пружины клапана
11. Направляющая клапана
12. Распределительный вал
13. Болт головки цилиндров
14. Головка цилиндров
15. Уплотняющая встака
16. Штуцер подключения головки цилиндров
17. Прокладка головки цилиндров
18. Выпускной коллектор
19. Прокладка коллектора
20. Фланец сальника распределительного вала
21. Зубчатое колесо распределительного вала
22. Верхняя крышка зубчатого ремня
23. Напрвляющий ролик зубчатого ремня
24. Возвратная пружина
25. Компенсационная шайба
26. Седло клапана
27. Клапан
28. Возвратная топрливная трубка
29. Форсунка
30. Гнездо форсунки
31. Сальник
32. Средняя крышка зубчатого ремня
33. Резиновый наконечник
34. Токовая шина
35. Свеча накаливания
36. Прокладка коллектора
37. Впускной коллектор

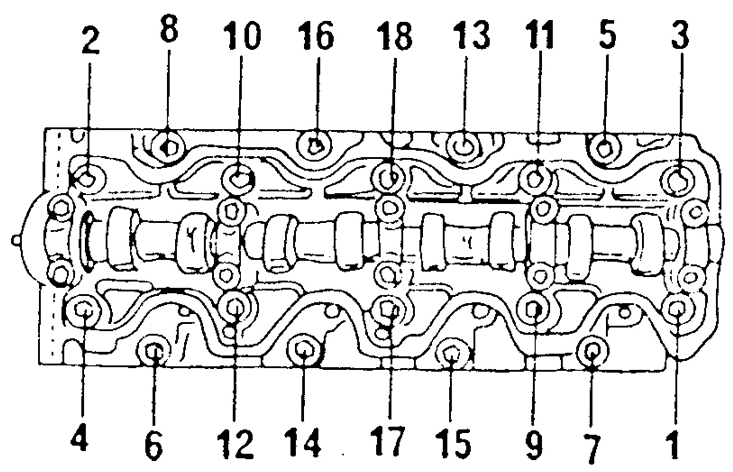

Порядок затяжки болтов головки цилиндров
Порядок затяжки болтов головки цилиндров

Ниже приводится описание снятия и установки головки цилиндров без снятия двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отключите аккумулятор.
2. Слейте охлаждающую жидкость.
3. Снимите трубки форсунок, форсунки и трубку подачи топлива.
4. Отсоедините от впускного коллектора провод питания. Снимите со свечей 4 резиновых наконечника, отверните 4 гайки, снимите токовую шину и выверните четыре свечи накаливания. Крепление свечей показано в правой части рис. Монтажный чертеж головки цилиндров.
5. Снимите зубчатый ремень, как было описано в предыдущей главе. Снимите также зубчатое колесо распределительного вала.
6. Отсоедините механизм троса газа.
7. Снимите трубку слива охлаждающей жидкости и трубку отопителя. При этом также освобождается скоба для поднятия двигателя. Под фланцем трубки имеется прокладка. Отсоедините с одного конца шланг.
8. Отверните с передней стороны двигателя среднюю крышку (32) зубчатого ремня на рис. Монтажный чертеж головки цилиндров.
9. Снимите шесть гаек и уплотнительных шайб крышки головки цилиндров и снимите крышку с прокладкой.
10. Снимите переднюю подъемную скобу двигателя.
11. Равномерно крест-накрест в последовательности, указанной на рис. Порядок затяжки болтов головки цилиндров, отверните восемнадцать болтов головки цилиндров.
12. Поднимите головку цилиндров со штифтов в головке цилиндров и поставьте ее на верстак. Крепко засевшая головка цилиндров может быть отделена от блока
цилиндров с помощью отвертки, вставленной между головкой цилиндров и выступом блока цилиндров. Не повредите при этом головку цилиндров. Удалите следы старого уплотнения. Не допускайте попадания остатков старой прокладки в блок цилиндров.

    Замена зубчатого ремня
    Детали привода газораспределительного механизма на дизельном двигателе 1. Верхняя крышка зубчатого ремня 2. Зубчатое колесо топливного насоса высокого давления 3. Натяжитель зубчатого ремня 4. З ...

    Разборка головки цилиндров
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Зажмите в тисках головку цилиндров за прикрепленную к одной из шпилек выпускного коллектора скобу. 2. Снимите распределительный вал. Отверните болты крышек подшипников крест ...
