Toyota Corolla: Разборка головки цилиндров - Дизельный двигатель - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Разборка головки цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Зажмите в тисках головку цилиндров за прикрепленную к одной из шпилек выпускного коллектора скобу.
2. Снимите распределительный вал. Отверните болты крышек подшипников крест на крест от краев к середине и снимите крышки.

3. Для снятия и установки клапанов требуется специальный инструмент, показанный

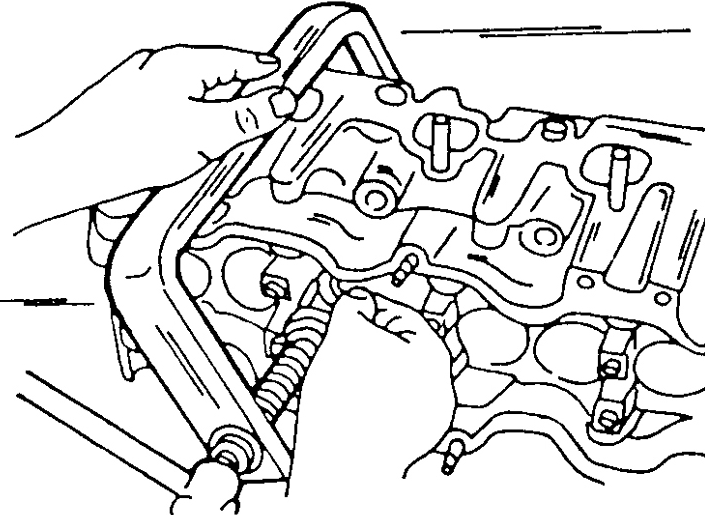

3. Для снятия и установки клапанов требуется специальный инструмент, показанный на рисунке. Затяните инструмент до сжатия пружины и затем снимите сухари клапанов. (Для снятия клапанов можно использовать и кусок трубки.)
4. Выньте чашки пружин и пружины. Снимите маслоотражательные колпачки со стержней клапанов и сразу же выбросьте, так как они подлежат замене. Все детали каждого клапана держите вместе.
5. Уложите клапаны в перевернутую картонную коробку и рядом с каждым клапаном напишите его номер.
6. Снимите все оставшиеся на головке цилиндров детали.
