Daewoo Nexia: Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)

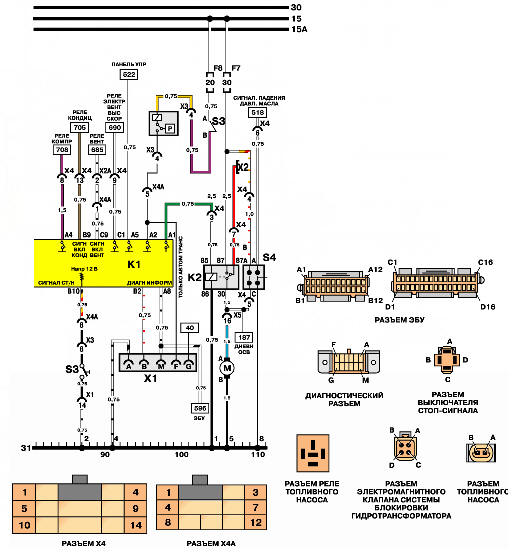

ОБЩИЕ СВЕДЕНИЯ.

К1 ЭБУ.

К2 Реле топливного насоса.

МЗ Электродвигатель топливного насоса.

52 Выключатель "Стоянка/нейтраль".

53 Выключатель стоп-сигнала.

S4 Реле давления масла.

Х1 Разъем бортовой системы диагностики.

Х2 Тестовый разъем топливного насоса.

Y4 Электромагнитный клапан блокировки гидротрансформатора (3-ступенчатая.

автоматическая трансмиссия)

Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)
Системы диагностики, блокировки гидротрансформатора, топлива (IEFI-S)
