Toyota Corolla: Система управления двигателем 4Е - Электросхемы - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Система управления двигателем 4Е

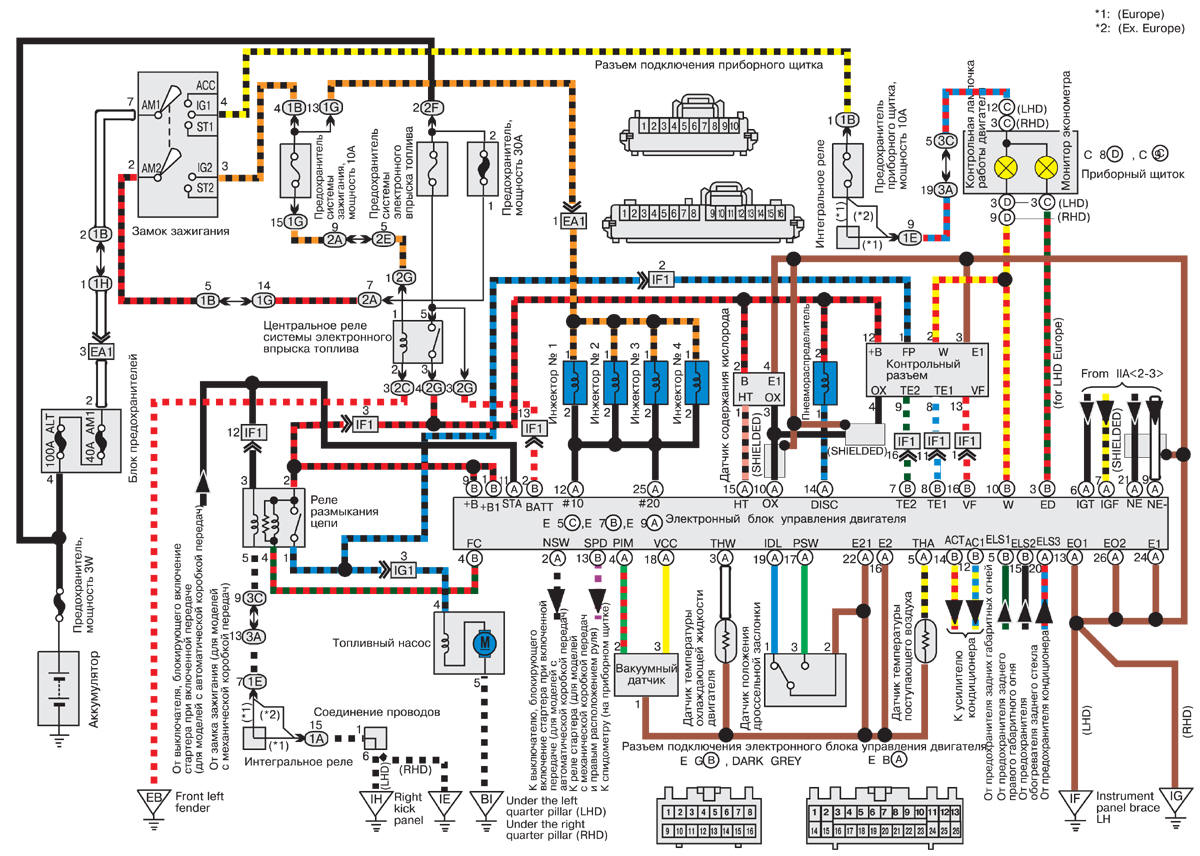

Система управления двигателем 4Е
Система управления двигателем 4Е
