Nissan Sunny: Система охлаждения - Дизельный двигатель - Инструкция по эксплуатации автомобиля Nissan SunnyNissan Sunny: Система охлаждения

ОБЩИЕ СВЕДЕНИЯ

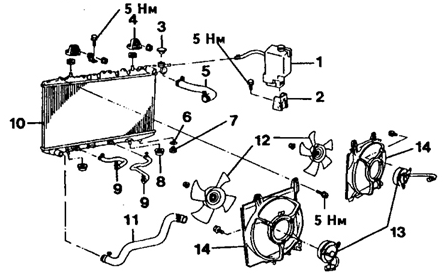

Радиатор

1. Расширительный бачок

2. Держатель

3. Крышка

4. Кронштейн

5. Верхний шланг радиатора

6. Прокладка

7. Пробка выпускного отверстия

8. Резиновое крепление

9. Шланг масляного радиатора(имеется не во всех исполнениях)

10. Радиатор

11. Нижний шланг радиатора

12. Вентилятор

13. Мотор вентилятора

14. Кожух вентилятора

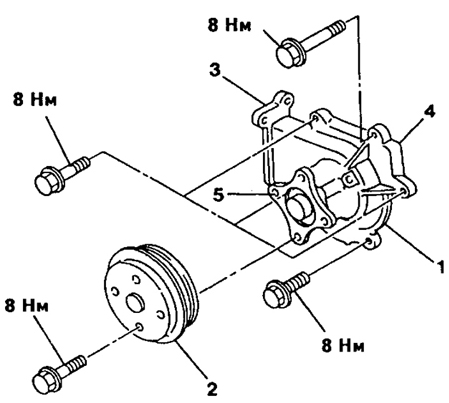

Насос охлаждения

1. Насос системы охлаждения

2. Ременный шкив водяного насоса

3. Фланец к термостату (перед сборкой покройте жидким герметиком, например, Loctite)

4. Фланец к блоку цилиндров(перед сборкой покройте жидким герметиком, например, Loctite)

5. Фланец ременного шкива

Объем системы охлаждения 7,1 л Положение пробок вентиляционных и сливных отверстий на дизельном двигателе: – пробка сливного отверстия на двигателе спереди слева, 70 Н.м – пробка вентиляционного отверстия  слева спереди на впускном  коллекторе Термостат дизельного двигателя Предупреждение Начало может быть различным в зависимости от типа термостата. Начало открытия 88° С Конец открытия 100° С Термовыключатель Место установки термовыключателя  в патрубке охлаждающей жидкости, к которому присоединяется нижний шланг радиатора (хотя, для разных модификаций, возможны варианты) Температура включения темовыключателя  90° С Температура выключения темовыключателя  88° С
