Hyundai Elantra: Регулировка ремня привода генератора - Двигатель - Механическая часть (DOHC 1.6L) - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Регулировка ремня привода генератора

ВНИМАНИЕ

Если натяжение ремня ослаблено, то это приведет к появлению звука проскальзывания и быстрому износу ремня.

При слишком большом натяжении ремня возникает вероятность поломки подшипников насоса охлаждающей жидкости или генератора.

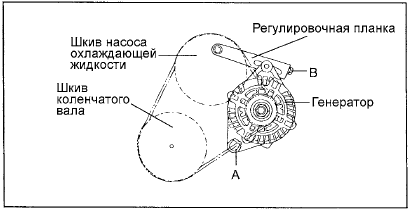

1. Ослабьте гайку "А" шарнирного крепления генератора и стопорный болт "В" регулировочной

1. Ослабьте гайку "А" шарнирного крепления генератора и стопорный болт "В" регулировочной планки генератора.

2. Вращая регулировочный болт, отрегулируйте натяжение и прогиб ремня до номинальных значений.

3. Затяните стопорный болт "В" регулировочной планки генератора.

4. Затяните гайку "А" шарнирного крепления генератора.

5. Проверьте натяжение или прогиб ремня, и при необходимости проведите повторную регулировку.

Моменты затяжки Болт и гайка шарнирного крепления генератора :

20 - 25 Нм Стопорный болт регулировочной планки генератора :

12 - 15 Нм Болт крепления регулировочной планки генератора :

20 - 27 Нм
