ОБЩИЕ СВЕДЕНИЯ

Расположение болта клеммового соединения

210. БОЛТ КЛЕММОВОГО СОЕДИНЕНИ.

239. ОСЬ РЫЧАГА

Расположение пробки регулировочного отверстия

А. ПРОБК.

224. ВАЛИК С ВИЛКОЙ

Монтаж чехла рычага переключения А. НАКЛАДКА ПАНЕЛИ УПРАВЛЕНИ.

В. ЧЕХО.

С. ВИН.

D. НАКЛАДКА ЦЕНТРАЛЬНОЙ КОНСОЛИ

Положение рычага переключения при регулировке привода А. СТРЕЛК.

В. МЕТКА

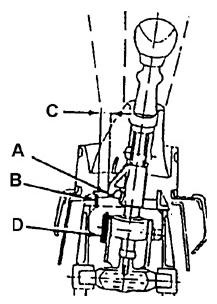

Измерение регулировочного зазора А. СОБАЧК.

В. УПО.

С. ЗАЗО.

D. РЕГУЛИРОВОЧНАЯ ГАЙКА

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Отсоединить отрицательный провод батареи..

2. Перевести рычаг переключения 203 в нейтральное положение..

3. Ослабить болт 210 клеммового соединения..

4. Вывернуть пробку из регулировочного отверстия в крышке 235 механизма.

переключателя. Повернуть вилку 224 так, чтобы через регулировочное отверстие.

вставить бородок диаметром 4,76 мм в отверстие промежуточного рычага.

переключателя

227..

5. Снять чехол 202 и отвернуть его вверх, чтобы открыть доступ к механизму..

6. Перевести рычаг переключения 203 в положение 1-й или 2-й передачи..

6а. Добиться совпадения стрелки с меткой и затянуть болт

210..

6б. Затянуть болт моментом 14 Нм..

6в. После затяжки указанным моментом дополнительно затянуть болт поворотом на 90–180 градусов..

7. Перевести рычаг переключения в нейтральное положение и проверить величину.

зазора между собачкой А и упором В. После регулировки зазор должен быть равен 3 мм..

8. Вынуть из отверстий бородок диаметром 4,76 мм и установить на место пробку.

9. Отрегулировать с помощью гайки D зазор С, как показано на рис. Измерение.

регулировочного зазора. Перед регулировкой отогнуть две лапки фиксатора гайки. 9а. Зазор должен быть равен 11,6 ± 0,2 мм..

9б. Зафиксировать лапками регулировоч ную гайку от отворачивания..

10. Установить на место чехол 202 и накладку центральной консоли..

Предупреждение.

Все передачи должны легко включаться на неподвижном автомобиле с работающим.

на холостом ходу двигателем и выключенным сцеплением.
