Hyundai Elantra: Регулировка осевого зазора тормоза первой передачи и передачи заднего хода - Трансмисия - Руководство по ремонту и техническому обслуживанию автомобиля Hyundai ElantraHyundai Elantra: Регулировка осевого зазора тормоза первой передачи и передачи заднего хода

Переверните коробку передач задней частью вверх и установите индикатор часового

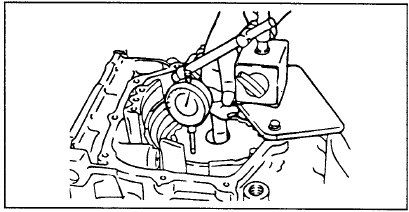

Переверните коробку передач задней частью вверх и установите индикатор часового типа. Перемещая специальное приспособление вверх и вниз, измерьте осевой зазор.

Номинальное значение: 1,35 – 1,81 мм

Если осевой зазор не соответствует номинальному значению, то отрегулируйте его подобрав новый нажимной диск, толщина которого соответствует указанному диапазону значений.

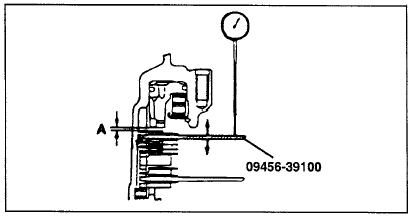

Толщина нового нажимного диска = (измеренный зазор "А") + (толщина специального

Толщина нового нажимного диска = (измеренный зазор "А") + (толщина специального приспособления) − (номинальное значение осевого зазора) (Смотрите справочную таблицу "Стопорные кольца и проставки для регулировки зазоров ").
